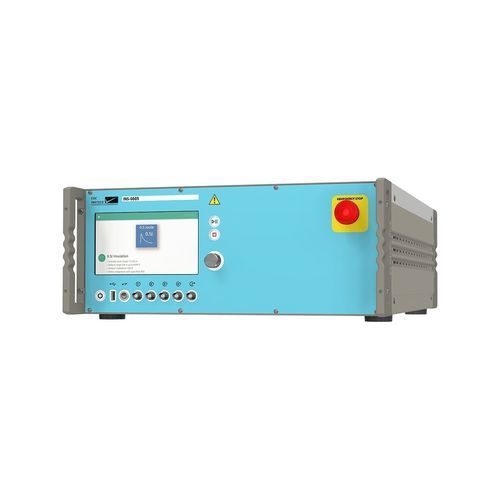

Spannungsprüfgerät INS-0805

Isolationmanuellfür Schutzrelais

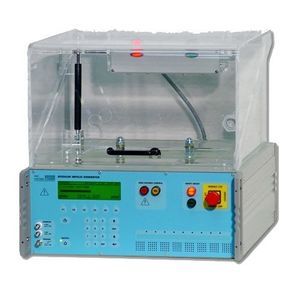

1.2 / 50 µs Impulsgenerator mit Impedanz 500 Ohm und fester Impulsenergie 0,5 Joule in 10 Bereichen von 500 V bis 8 kV. Farbige Touchpanel-Steuerung mit grafischer Hilfe. Personenschutz mit Prüfschrank TC-ST. Überspannungsimpulsprüfer 1,2/50 µs mit 0,5 Joule und 500 Ohm von 500 V bis 8 kV. Durchschlagserkennung im Generator. Berichtserstellung und Steuerung über Farb-Touchpanel. Zehn wählbare Teststufen von 500 V bis 8 kV. Der Impulstester INS-0805 bietet umfassende Überspannungsprüfungsmöglichkeiten für Stromzähler und Messrelais, die im Stromverteilungsnetz montiert sind. Hochpräzise interne oder externe Messsysteme können so programmiert werden, dass sie Durchbrüche mit Pass/Fail-Kriterien auf der Grundlage von Spannungs- und Stromimpulsintegralen erkennen. In Kombination mit einer direkten Schnittstelle zu einem DSO sind INS-Überspannungsprüfsysteme eine leistungsstarke Ressource in der Prüfumgebung, ohne dass ein Computer erforderlich ist. Die Sicherheit des Personals wird durch einen Not-Aus-Schalter, eine Warnlampe und einen Prüfschrank gewährleistet, der die Hochspannungskreise bei Aktivierung abschaltet. Ihre Vorteile - Frei programmierbare Impulshöhen - Messung der Spitzen-Impulsspannung - Programmierbare Durchschlagserkennung - Direkte Steuerung des DSO vom INS-Generator aus - Einfacher Anschluss des EUT - Extreme Zuverlässigkeit durch elektronische Schaltung Merkmale: - Impulsspannung 1,2/50 us - 0,5J Energieimpuls bis zu 8 kV - Sofort verfügbare isolierte 4 mm Steckverbinder
