Isolationstester MIG1203

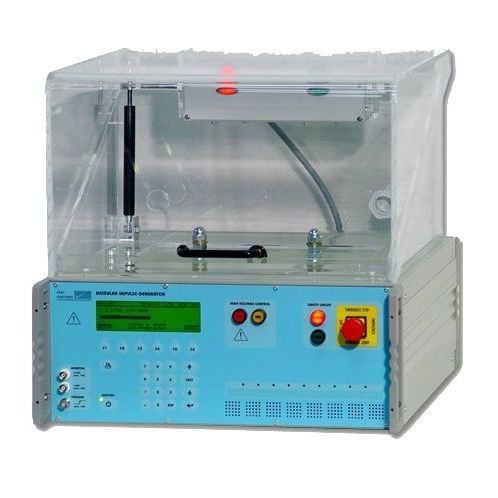

1.2/50µs Blitzimpulsgenerator bis zu 12 kV mit 40 Ohm Impedanz. Hochspannungsausgänge auf der oberen Platte, geschützt durch den Prüfschrank TC-ST. Das MIG1203 ist ein Isolationsprüfgerät mit einer Spannungswellenform 1,2/50. Die angegebene Spannungswellenform wird über einem offenen Stromkreis (oc) oder innerhalb des in den technischen Daten angegebenen Lastbereichs erzeugt. Die genaue Wellenform ist eine Funktion des Stoßspannungsgenerators und der Impedanz, an die der Stoß angelegt wird. Zur Fehlererkennung (Durchschlag, Überschlag) werden die Spitzenausgangsspannung und der Spitzenstrom des MIG auf dem Frontdisplay angezeigt, und die beiden BNC-Monitorausgänge (v,i) ermöglichen die Überwachung der Spannungs- und Stromwellenformen auf einem Oszilloskop. Ihre Vorteile - Wiederholbarkeit von Prüfimpulsen mit langer Dauer - Extreme Zuverlässigkeit - Erweiterung des Anwendungsbereichs mit externen Netzwerken - Reproduzierbare Testergebnisse zwischen verschiedenen Standorten Merkmale: - Spannungsimpuls 1,2/50 us - Festkörper-Impulsentladungsschalter - Elektronische Polaritätsumschaltung - Integrierte Spitzenmessschaltung - Bequeme BNC-Monitorausgänge
