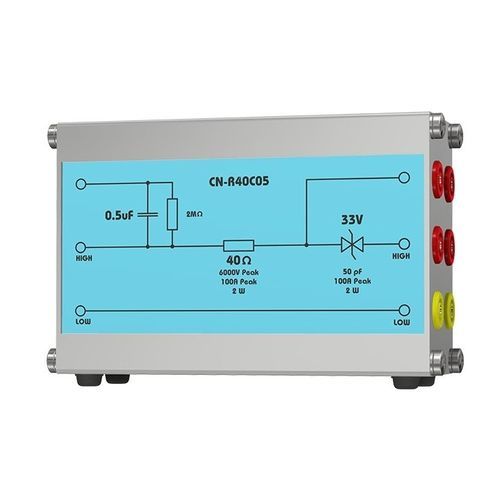

Kopplungsnetzwerk für die Bahntechnik CN-R40C05

EN 50121-3-2 und EN 50121-4 Störaussendung und Störfestigkeit von Signal- und Telekommunikationsgeräten erfordern einen Surge-Test mit DIREKT-Kopplung. CN-R40C05 kann zusammen mit dem CDN2000-06-32 und einem Combination Wave Generator (CWG) verwendet werden, um diese Anforderung zu erfüllen. EN 50121-4 für AC-Netzanschlüsse schreibt eine direkte Kopplung mit 12 Ohm (10 Ohm und 2 Ohm im Generator) und einem Kopplungskondensator von 9 μF vor. Dies wird mit einer TRA3000 S und dem CDN2000-06-32 erreicht. EN 50121-3-2 für Batterie- und Wechselstromanschlüsse schreibt eine direkte Kopplung mit 42 Ohm (40 Ohm und 2 Ohm im Generator) und einem Koppelkondensator von 0,5 μF vor. Dies wird mit einer TRA3000 S und dem CN-R40C05 sowie einem CDN2000-06-32 erreicht. Ihre Vorteile - Verwendung mit einem IMU- oder TRA-Überspannungsgenerator - Erweitert den Einsatz von IMU- und TRA-Generatoren für Bahnanwendungen
