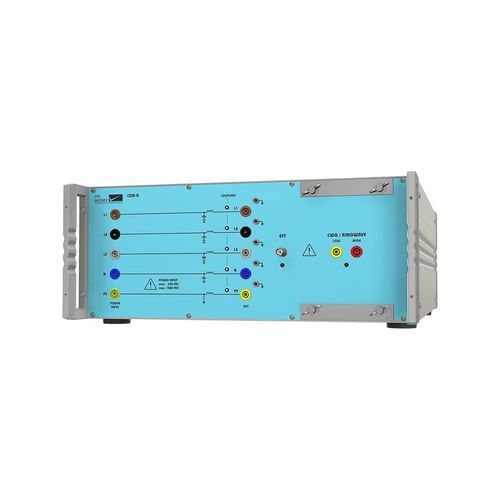

Kopplungs-Entkopplungs-Netzwerk / CDN CDN-A-6-32

Das neue CDN ist vollständig konfigurierbar und bietet eine erstaunliche Bandbreite an Optionen, um den neuesten Testanforderungen gerecht zu werden. Das neue CDN ist vollständig konfigurierbar und verfügt über eine erstaunliche Bandbreite an Optionen, um den neuesten Prüfanforderungen gerecht zu werden. EFT/Burst IEC 61000-4-4 Impulsprüfungen können bis zu 6 kV, Surge nach IEC 61000-4-5 bis zu 6 kV und optional Ringwellen nach IEC 61000-4-12 bis zu 6 kV durchgeführt werden. Das Standardmodell unterstützt EUT-Spannungen bis zu 690 Vac (L-L), 500 Vdc und Ströme bis zu 32A. Die Gleichspannungsfähigkeit kann auf bis zu 1500 V erhöht werden. Das CDN wird mit einer mehrfarbigen LED-Kopplungsanzeige, einem mitgelieferten Kalibrierungsadapter für EFT und einem kompletten Satz von Anschlüssen für Prüflinge und Stromversorgung geliefert. Ringwelle, ANSI-Kopplung und Gleichspannungserhöhung auf 1000 Vdc oder 1500 Vdc können jederzeit hinzugefügt werden.bei der Prüfung von DC-DC-Wandlern können Schwingungen im Stromkreis auftreten. Dies kann mit einer Dioden-Widerstandsschaltung verhindert werden, die ebenfalls als Option erhältlich ist. Ihre Vorteile - Bereit für Bahntests - Bis zu 1500Vdc EUT-Spannung - Inklusive Kabel und/oder Stecker - 1 CDN für 3 Impulse - Programmierbare, automatische Kopplung
