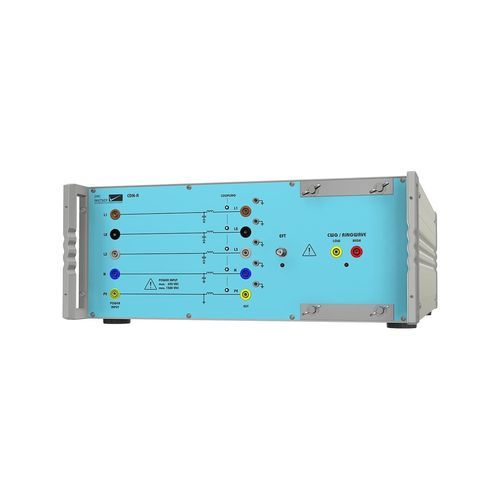

Dreiphasiges Kopplungsnetzwerk CDN-A-8-32

CDN

Das neue CDN ist vollständig konfigurierbar und verfügt über eine erstaunliche Auswahl an Optionen, um den neuesten Prüfanforderungen gerecht zu werden. EFT/Burst IEC 61000-4-4 Impulsprüfungen können bis zu 7 kV, Surge nach IEC 61000-4-5 bis zu 8 kV und optional Ringwellen nach IEC 61000-4-12 bis zu 8 kV durchgeführt werden. Das Standardmodell unterstützt EUT-Spannungen bis zu 690 Vac (L-L), 500 Vdc und Ströme bis zu 32A. Die Gleichspannungsfähigkeit kann auf bis zu 1500 V erhöht werden. Das CDN verfügt über eine mehrfarbige LED-Kopplungsanzeige, einen mitgelieferten Kalibrierungsadapter für EFT und einen kompletten Satz von Anschlüssen für Prüflinge und Stromversorgung. Das Standardmodell kann mit vielen Optionen ergänzt werden. Ringwelle, ANSI-Kopplung und Gleichspannungserhöhung auf 1000 Vdc oder 1500 Vdc können jederzeit hinzugefügt werden. Bei der Prüfung von DC-DC-Wandlern kann es zu Schwingungen in der Schaltung kommen. Dies kann mit einer Dioden-Widerstandsschaltung verhindert werden, die ebenfalls als Option erhältlich ist. Ihre Vorteile - Mehrfarbige LED-Koppelweganzeige - Bis zu 1500Vdc EUT-Spannung - Bereit für EV- und Bahntests - ANSI-Kopplung für Surge und Ringwelle - Inklusive Kabel und/oder Stecker
