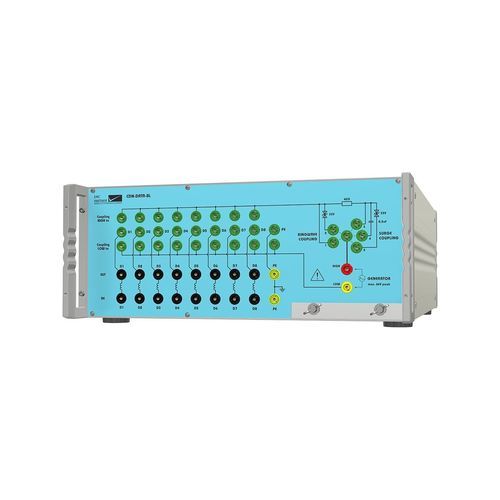

CDN-Kopplungsnetzwerk CDN-DATA-8L

Manuelles CDN für Surge- (CWG) und 100-kHz-Ringwellentests an 4 asymmetrischen Datenleitungen. Differential- und Gleichtaktkopplung. Die Einkopplung von Surge- (CWG) und Ringwave-Impulsen auf asymmetrische Datenleitungen ist eine Anforderung der Grundnormen IEC 61000-4-5 und IEC 61000-4-12. Die Kopplung kann je nach Impulsprüfungstyp und Datenübertragungsrate des Prüflings gewählt werden. Stoßwellenkopplung 40 Ohm in Reihe mit 0,5 uF Kondensator oder 33V Diode. Ringwellenkopplung ist direkt, da die erforderlichen Koppelelemente im Ringwellengenerator enthalten sind. Für Tests an Schnittstellen mit höherer Datenrate kann eine externe Koppelbox mit 90 V Gasentladungsröhre (GDT) eingesetzt werden. Ihre Vorteile - Surge CWG gemäß IEC 61000-4-5 Ed3 - 100kHz Ringwave gemäß IEC 61000-4-12 - 100kHz Betriebsbandbreite - EUT-Strom bis zu 4A - Maximaler Prüfpegel 6kV - Verwendung mit jedem EMC PARTNER Prüfgenerator - Vom Benutzer wählbare Koppelelemente - Testen Sie über die Standardgrenzen hinaus
