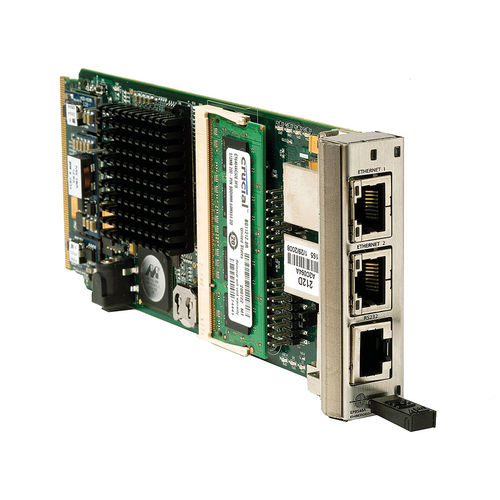

Single-Board-Computer / AdvancedMC EP8548A

PowerPCNXPPCI-Express

Das EP8548A ist eine AMC-Prozessorplatine mit nur einer Breite und voller Höhe, die mit einem stromsparenden und leistungsstarken NXP MPC8548-Prozessor ausgestattet ist, der mit bis zu 1,33 GHz arbeitet. Für Fabric-Konnektivität bietet das EP8548A extreme Flexibilität bei gleichzeitiger Einhaltung von Standards. Alle Versionen des Boards unterstützen Gigabit-Ethernet auf den AMC-Kanälen 0 und 1, konform mit AMC.2, Typ E2). Separate Versionen des Boards sind in einer der folgenden Konfigurationen erhältlich: Serial RapidIO auf AMC-Kanälen 4-7, PCI Express auf AMC-Kanälen 4-11, oder PCI Express auf Kanälen 4-7 und Serial RapidIO auf Kanälen 8-11. Geeignet für MicroTCA- und ATCA-Chassis-Anwendungen. Das Herzstück des EP8548A ist ein NXP MPC8548 PowerQUICC III Prozessor. Der MPC8548 ist eine hochintegrierte System-on-Chip (SoC)-Plattform, die einen PowerPC-Kern, eine integrierte Sicherheits-Engine, integrierte PCI-Express-, Serial RapidIO- und Gigabit-Ethernet-Controller sowie eine integrierte DDR2-Speicherschnittstelle umfasst. Die hochintegrierte SoC-Architektur verbessert die Systemleistung, vereinfacht das Board-Design, senkt den Stromverbrauch und reduziert die Kosten. Merkmale Läuft als eigenständiges Entwicklungsboard! Formfaktor: Einfache Breite, volle Höhe AMC.2 Prozessor: NXP MPC8548 PowerQUICC III Frontplatte: 2 x GbE-Anschlüsse und 1 x serieller RS-232-Monitoranschluss AMC Fabric-Konnektivität: Serial RapidIO an AMC-Kanälen 4-7, PCI Express an AMC-Kanälen 4-11 oder PCI Express an Kanälen 4-7 und Serial RapidIO an Kanälen 8-11 Stromversorgung: Über AMC-Anschluss gemäß AMC.0 oder über den Barrel-Anschluss im Standalone-Modus
