Fadenbruchsensor UPG series

LEDpiezoelektrischmit Potentiometer

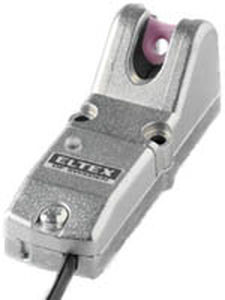

Eltex UPG-Stich Fadenbruchsensor für Nähmaschinen. Der UPG-Stich ist ein Fadenbruchsensor, der für den Einsatz an Nähmaschinen entwickelt wurde. Es prüft, ob sich der Faden in Stichen bewegt. Sowohl keine Fadenbewegung als auch kontinuierliche Fadenbewegung führen zu einer aktiven Ausgabe. Er arbeitet nach dem piezoelektrischen Prinzip und erfasst die Fadenbewegung. Dieses Arbeitsprinzip macht es für alle Arten von Garnen geeignet und unempfindlich gegen Staub, Schmutz und Feuchtigkeitsschwankungen. Er hat einen Optokoppler-Ausgang, der für PLC oder andere elektronische Steuergeräte geeignet ist. Eine LED (Leuchtdiode) zeigt die Fadenbewegung an. Der keramische Sensorteil kann entweder als geschlossene Öse oder als offener Stab verwendet werden. Es können auch mehrere Sensoren parallel angeschlossen werden. Mit seiner geringen Größe benötigt er nicht viel Platz auf der Maschine. Technische Spezifikationen: Gehäuse aus Zinkmetall Stromversorgung 15-30 V DC Stromaufnahme 20 mA Ausgabe: Max. Schaltstrom 10 mA Max. Spannungsabfall 2 V Drehzahlbereich 600 - 10 000 U/min Länge des Kabels 16750 0.5 m 16760 3.5 m Kabelverbinder 6/4 modularer Steckverbinder Beschreibung der Funktion: Abtastteil Aluminiumoxid-Keramik, mit einer geschlossenen Öse von Ø3 mm und einem 7 mm breiten Steg. Ausgangs-Optokoppler, aktiv, wenn sich der Faden nicht korrekt bewegt. Empfindlichkeitseinstellung Die Empfindlichkeit kann mit einem Potentiometer unter dem Deckel eingestellt werden. Die Ausgabe spiegelt die Bewegung des Fadens wider. Wenn sich der Faden korrekt bewegt, ist der Optokoppler inaktiv. Wenn sich der Faden nicht oder nicht kontinuierlich bewegt, ist der Optokoppler aktiv. Die LED leuchtet, wenn sich der Faden korrekt bewegt. Sie blinkt stetig, wenn sich der Faden nicht bewegt.
