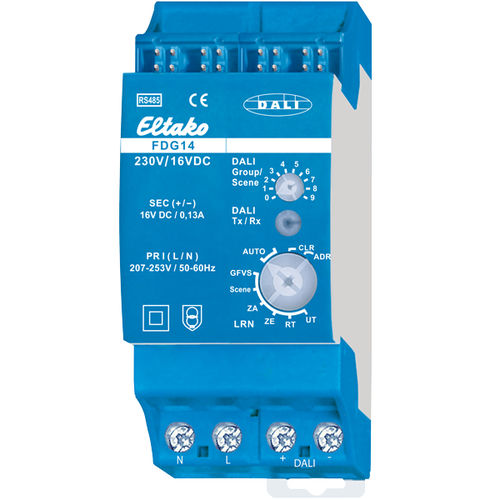

Gateway für Kommunikation FDG14

kabellosDALIDIN-Schiene

DALI-Gateway, bidirektional. Stand-by-Verlust nur 1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Anschluss an den Eltako-RS485 Bus. Querverdrahtung nur Bus mit Steckbrücke. Betrieb in Verbindung mit FAM14. Versorgungsspannung 230V an den Klemmen N und L. An den Klemmen DALI+/- werden 16V DC/130mA für bis zu 64 Stück DALI-Geräte bereitgestellt. Mit dem Gateway FDG14 werden über den FAM14 DALI-Geräte mit EnOcean-Funksendern angesteuert. Es können die Gruppen 0-15 angesteuert und auch der Broadcastbefehl abgesetzt werden. Außerdem können die DALI-Szenen 0-15 angesteuert werden. DALI-Installationen, die mit dem FDG14 komplett angesteuert werden sollen, müssen also in Gruppen 0-15 konfiguriert sein. Das FDG14 speichert intern den Dimmwert für jede der Gruppen 0-15 und stellt diesen Wert als Rückmeldung bereit. Es werden dabei die selben Rückmeldetelegramme erzeugt, wie bei einem FUD14. Das FDG14 belegt 16 BR14-Geräteadressen. Die Rückmeldungen der Geräteadressen entsprechen dabei in aufsteigender Reihenfolge den Dimmwerten der DALI-Gruppen 0-15. Die Rückmeldungen können mit PCT14 individuell pro Gruppe von Dimmwert-Telegramm (%) auf Taster-Telegramm (ein/aus) umgestellt werden. Somit können mit den Rückmeldungen BR14-Aktoren angesteuert werden. Das FDG14 erfüllt die Funktion des DALI-Masters und der DALI-Stromversorgung.
