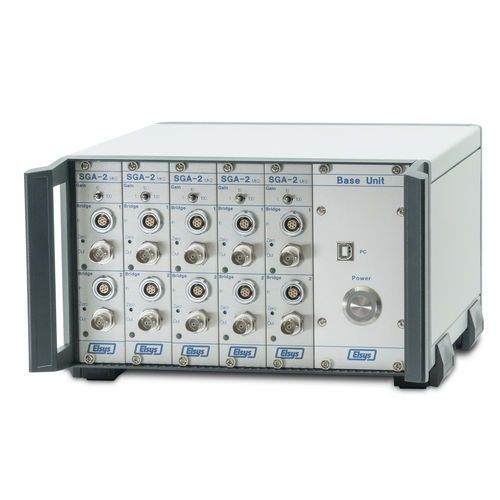

Verstärker für Dehnungsmessstreifen SGA-2

SignalSpannungdifferential

Der SGA-2 Messbrückenverstärker ist als differenzieller Front-End Verstärker hochpräzise und schnell. Dehnungsmessstreifen können an der Messbrücke im Vollbrücken, Halbbrücken oder ¼ Brückenaufbau angebunden werden. Zu seinen Hauptmerkmalen des Messverstärkers gehören unter anderem 4-Draht und 6-Draht Technik, zwei unabhängige Kanäle per Modul, niedriges Ausgangsrauschen, 1.5 MHz Bandbreite bei Verstärkung x1 und x10, kleiner Spannungsoffset Drift und Auto-Offset Kompensation. Zur Konfiguration aller Einstellungen und für die Überwachung des Ausgangssignals sorgt die USB / RS458 Softwareschnittstelle. Rein optisch überzeugt er durch sein robustes und modulares Design. Durch spezielle Anordnung und Verschaltung der Dehnungsmessstreifen an der Messbrücke können unterschiedliche Temperaturkompensationen erzielt werden. Dadurch heben sich Temperaturdehnungen auf und bestimmte Dehnungsanteile können kompensiert oder selektiert werden. Hauptmerkmale • Interne ½- und ¾ Brücken Vervollständigung • 2 unabhängige Kanäle pro Modul • 4-Draht und 6-Draht Technik • Umschaltbare Verstärkerstufen x1, x10, x100 pro Kanal • 1.5 MHz Bandbreite bei Verstärkung x1, x10 • Kleiner Spannungsoffset Drift • Niedriges Ausgangsrauschen • Neu: Auto-Offset Kompensation • Neu: USB / RS485 Softwareschnittstelle zur Konfiguration aller Einstellungen sowie Überwachung des Ausgangssignales Anwendungen • Verformungs-Tests bei Material-Charakterisierungen • Hoch dynamische Material-Verformungen • Messungen mit Kraftmessdosen
