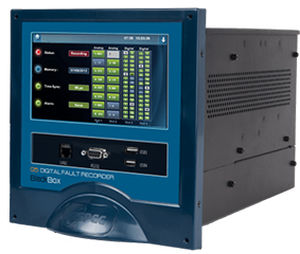

Stromnetz-Analysator BlackBox G5PMU

integrierbardigitalDatenerfassung

Die BlackBox G5PMU ist eine voll ausgestattete Phasor Measurement Unit (PMU) mit eingebetteter PQZIP-Technologie. Die G5DFR ist eine verteilte multifunktionale Datenerfassungseinheit, die kontinuierlich alle Wellenformsignale mit einer Abtastrate von 1.024 Abtastwerten pro Zyklus aufzeichnet. - PQZIP innen Kontinuierliche Wellenformaufzeichnung Triggerfreie Einrichtung 5.000 Leistungsparameter bei einer Auflösung von 1/2 Zyklus Einfache Bereitstellung - Überlegene Übertragungsrate Mit einer Übertragungsrate von bis zu 200/240 Bildern pro Sekunde (50/60 Hz) übertrifft die G5PMU die Anforderungen des Synchrophasors C37.118 sowohl für die M- als auch für die P-Klasse. - P & M-Klasse gleichzeitig Die G5PMU kann sowohl P- als auch M-Klassen gleichzeitig mit zwei verschiedenen Übertragungsraten an zwei verschiedene Ziele übertragen. - Synchronisierte Überwachung Der Synchronisationsalgorithmus des BLACKBox DFR basiert auf mehreren Quellen mit einer automatischen Hierarchie für die bevorzugte Verfügbarkeit der Quelle (auf Genauigkeit basierende Hierarchie). Dieser einzigartige Zeitsynchronisationsalgorithmus stellt sicher, dass protokollierte Daten von mehreren Einheiten synchronisiert und auf der gleichen Zeitskala mit einer typischen Auflösung von 1 μs angezeigt werden.
