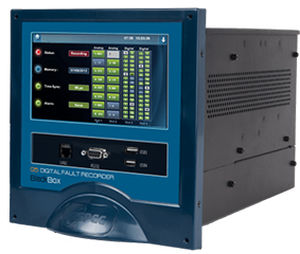

Digitaler Störschreiber BlackBox G5DFR

mit Netzanalysator

Die BlackBox G5DFR ist ein voll ausgestatteter digitaler Fehlerrecorder mit PQZIP-Technologie. Der G5DFR ist ein verteiltes, multifunktionales Datenerfassungsgerät, das kontinuierlich alle Wellenformsignale mit einer Abtastrate von 1.024 Abtastwerten pro Zyklus aufzeichnet. PQZIP innen - Kontinuierliche Wellenformaufzeichnung - Triggerfreie Einrichtung - 5.000 Leistungsparameter bei einer Auflösung von 1/2 Zyklus - Einfache Bereitstellung Klasse A Die BLACKBOX-Geräteserie übertrifft bei weitem die höchsten von der Industrie gesetzten Standards und erfüllt die Normen für: Aggregationen, Zeittaktunsicherheit, Flaggen und transiente Einflussgrößen. Überlegene Genauigkeit Der G5DFR ist mit einem 24-Bit-ADC ausgestattet, um eine überlegene Genauigkeit zu erzielen, die die Anforderungen der IEC 61000-4-30 Klasse A bei weitem übertrifft und damit auch die feinsten Details erfasst & Abweichungen der PQ-Parameter. Synchronisierte Überwachung Der Synchronisationsalgorithmus des BLACKBox DFR basiert auf mehreren Quellen mit einer automatischen Hierarchie für die bevorzugte Verfügbarkeit der Quelle (auf Genauigkeit basierende Hierarchie). Dieser einzigartige Zeitsynchronisationsalgorithmus stellt sicher, dass protokollierte Daten von mehreren Einheiten synchronisiert und auf der gleichen Zeitskala mit einer typischen Auflösung von 1 μs angezeigt werden. Multifunktionaler Rekorder Digitaler Störschreiber (DFR) Phasor-Messeinheit (PMU) Überwachung der Netzqualität (PQM) Sequenz der Ereignisaufzeichnung (SER) Dynamische Systemüberwachung (DSM) Impedanzbasierte Fehlerlokalisierung (IbFL) Energie-Abrechnungsmessung (EBM) Impedanz-Entfernung zur Fehlerstelle (IDFL)
