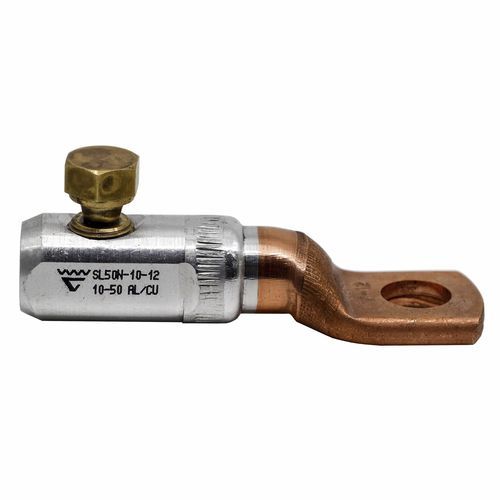

Datensteckverbinder SL50N-10-12

rundSchraubenIsolation

Schraubverbindungen für Nieder- und Mittelspannung Die Schraubverbindungen sind für mehr- und eindrähtige Aluminium- und Kupferkabel sowie für Niederspannung und Mittelspannung bis 36 kV ausgelegt. Sie umfassen einen Kabelbereich von 10 bis 630 mm² für runde Kabel und 16 bis 240 mm² für sektorförmige Kabel. Es existiert auch eine Schraubhülse für Abzweigungen bis zu insg. 100 mm². Die Verbindung mit dem Leiter erfolgt, indem die Schrauben im Stoßverbinder oder Kabelschuh so weit angezogen werden, bis ein vorgegebenes Drehmoment erreicht ist. Um die Montage zu vereinfachen, gibt es einen Gegenhalter ISL2201. Ein System für Nieder- und Mittelspannung im gleichen Schraubkabelschuh oder Schraubverbinder. Die Isolierung ist nicht im Lieferumfang enthalten. Das Anziehen erfolgt mit einer Teilgewindemutter, deren Gewinde mithilfe einer wendbaren Schraube geschnitten wurde. Die Schraube besteht aus Messing, um Reibungsverluste zu reduzieren. Das korrekte Anzugsmoment wird erreicht, wenn die Schraube in die Sollbruchnut eindringt. Jeder Verpackung liegt eine Anweisung bei. Die Schraubverbindung verfügt über dichte Zwischenwände. Die Schraubverbindungen erfüllen die Anforderungen von IEC 61238-1:2003. Die Kabelschuhe bestehen aus Bimetall, wobei die Kabelschuhplatte aus Kupfer gefertigt ist. Reduzierscheiben liegen bei, sodass die Platte stets mit zwei Schraubengrößen festgezogen werden kann.
