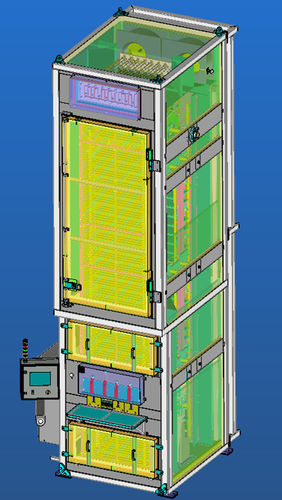

Paternosterofen

Wärmebehandlungelektrischmit Zwangskonvektion

Mechanischer Aufbau - Einem Grundrahmen aus geschweißten Alusi-Stahlhohlprofilen; - einer Außenverkleidung, die aus mit PUR-Lack beschichteten Stahlblechen besteht und mit dem Grundrahmen verschweißt ist; - einer Innenverkleidung mit mechanischer Luftführung (Nutzraum), Alusi (Korrosionsschutz) und luftdicht verschweißt; - Isolierung, 100 mm dick, bestehend aus Glasfasern, zwischen Innen- und Außenverkleidung. - Beidseitige Lufteinlässe, fest in den inneren Seitenwänden installiert. Sie sorgen für eine gleichmäßige Luftverteilung im Ofenraum. - 4 Manuell verschiebbare Hubtüren; Schieberichtung: von unten nach oben. Vertikalförderer - Zwei Förderketten, die vertikal und kreisförmig im Ofeninneren bewegt werden, und zwar mittels - vier Kettenrädern, die sich jeweils im obersten und untersten Bereich des Ofeninnenraums befinden; - ein Getriebemotor, der die 2 oberen Kettenräder und das Kettensystem antreibt; - 24 Fördergondeln - 3 Lagerebenen pro Gondel Angeschlossen an den Ofen: - 1 elektrisches Heizregister für eine max. Heizleistung von 40 kW; - 1 Gebläse mit einer max. Leistung von 10 000 m3/h für die Luftmischung und -verteilung im Ofen dem Ofen; - 1 Temperaturfühler zur Regelung und Kontrolle der Arbeitstemperatur; - 1 Temperaturfühler zum Schutz gegen das Erreichen einer vorgegebenen Höchsttemperatur. Be- und Entladezone: händisches Be und Entladen Schaltschrank, Messsystem - 1 klimat. Schaltschrank IP 54, mit : - Einem Temperaturregler (Eurotherm); - einer SPS Siemens S7 1500; - Einem Bediener-Touch-Screen Siemens KTP600; - Relais, Sicherungen, Kabel, etc;
