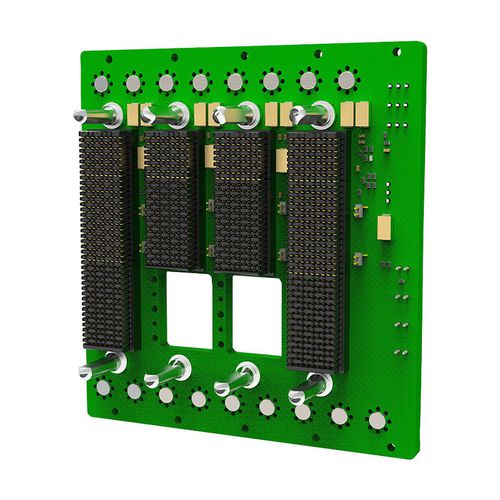

PCIe-Backplane 1SVX304AxP-xxxx

OpenVPX1-5 Steckplätze

Die 3U 4-Slot Backplanes von Elma sind auf die SOSA abgestimmt und bieten 4 Plug in Card (PIC) Steckplätze zur Unterstützung von MOSA, CMOSS und HOST Initiativen. Sie unterstützen Hochgeschwindigkeitssignale auf allen Datenpfaden sowie VITA 67.3-Anschlüsse und optische VITA 66.5-Anschlüsse. Produktmerkmale 3U OpenVPX-Backplane mit vier PIC-Steckplätzen in Übereinstimmung mit SOSA 1.0 Unterstützt Dual Domain Ethernet Switch 1/10/40 & 25/100 PNT-Steckplatzprofil SLT3x-TIM-2S1U22S1U2U1H-14.9.2 Geroutete Expansionsebenen-Links unterstützen PCIe Gen 4-Datenraten Alle Links der Steuer- und Datenebene sind für Datenraten von 25 Gbit/s ausgelegt und unterstützen 100GBASE-KR4 Serielle Wartungsanschlüsse an einen Header geroutet; angepasste Länge, geringer Versatz der REF- und AUX-Takte IPMC-Header für externen Chassis-Manager; Stromanschlüsse "Dünnwandige" Steckverbinder an der unteren Vorderseite VPX-Wafer-Steckverbinder an Steckplätzen mit VITA-67.3-Öffnungen ermöglichen das Einstecken von Nicht-VITA-67.3-Boards
