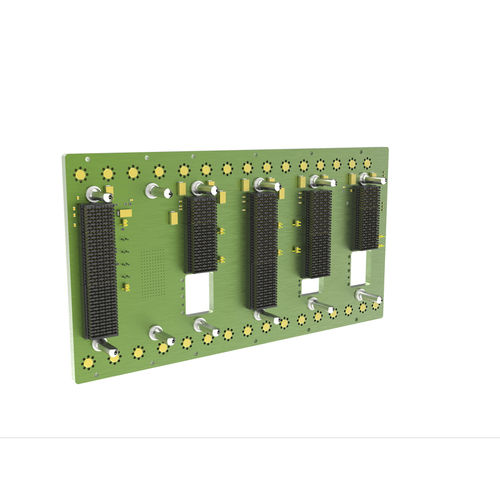

OpenVPX-Backplane 1SVX306APP-1X31

1-5 Steckplätze

Diese 3-HE-Backplane wurde nach SOSA entwickelt und bietet 5 PIC-Steckplätze (Plug-in-Card), die Hochgeschwindigkeitssignale auf allen Datenpfaden sowie VITA 67.3-Anschlüsse und optische VITA 66.5-Anschlüsse unterstützen. Produktmerkmale Schlitzprofile im Einklang mit Snapshot 3 des SOSA-Standards Fünf SOSA PIC-Steckplätze 3U VPX-Backplane. 1,5 Schlitzabstand Unterstützt Dual-Domain-Ethernet-Switch 1/10/40 und 25/100 PNT Timing-Slot-Profil SLT3x-TIM-2S1U22S1U2U1H-14.9.2 Diese Backplane eignet sich für ATF-Anwendungen (Air Flow Through) wie unser VITA 48.8-Entwicklungsgehäuse – 39A05IZX6ZY3VCN0 Alle Steuerungs- und Datenebenenverbindungen sind für Datenraten von 25 Gbit/s ausgelegt und unterstützen 100GBASE-KR4 Serielle Wartungsanschlüsse werden an einen Header weitergeleitet Abgestimmte Länge, geringe Skew-REF- und AUX-Radialuhren IPMC-Header für externen Chassis-Manager Diese Backplane bietet die einzigartige und nützliche Funktion eines separaten RTM-Anschlusses (Expansion Plane Rear Transition Module) für Steckplatz 1.
