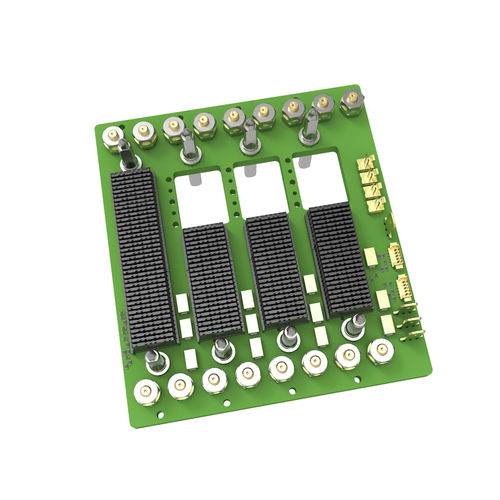

OpenVPX-Backplane 101V304P12-9X13

1-5 Steckplätze

Die einzigen zugewiesenen Pins auf diesen Rückwandplatinen sind für 3,3-V-, 5-V- und 12-V-Stromversorgung, und sowohl Masse- als auch Versorgungsebenen sind definiert. Die übrigen Pins sind alle benutzerdefiniert. Die Anschlüsse auf der Rückseite sind alle vollständig bestückt. Produktmerkmale Konform mit den neuesten VITA 46 / 66 / 67-Spezifikationen Unterstützt die Module VITA 66 (Glasfaser) und VITA 67 (RF). Rückwandplatine nur für Stromversorgung und Masse für einfache und kostengünstige Entwicklung 3,3 V, 5 V und 12 V Leistung Die Pins P1–P6 sind benutzerdefiniert Bei Rückwandplatinen ist die Versorgungsebene in P0 und P5 implementiert NVMRO, SYSRESET#, SYSCON# und maskierbarer Reset werden unterstützt IPMC-Header für externen Chassis-Manager
