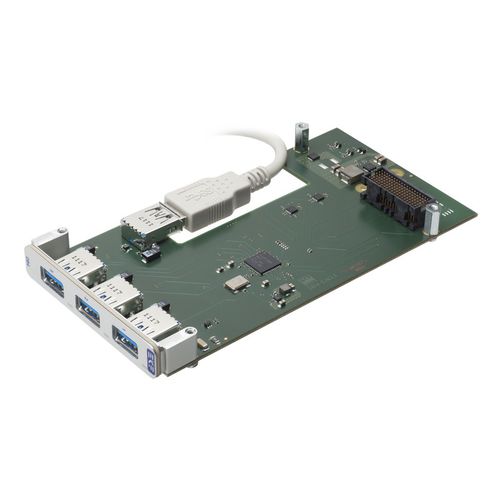

Trägerkarte SK2-SESSION

SK2-SESSION ist ein bidirektionaler 4-Lane-PCI-Express®-Gen3-Redriver für optimale 8GT/s-Hochgeschwindigkeitssignalintegrität und kann in jeden Peripheriesteckplatz einer CompactPCI® Serial-Backplane installiert werden Produktmerkmale Europakarte in Einzelgröße, 3 HE, 4 TE, 100 x 160 mm CPCI-S Backplane-Anschluss P1 & P2 (Fat-Pipe-Steckplatz bis PCIe® x 4) XMC-Modulanschluss J15 (ursprünglich von VITA 42 als PCIe Gen1-Schnittstelle definiert) Option XMC 2.0 Modulanschluss J15 (VITA 61) empfohlen für PCIe Gen2/Gen3 4 x PCI Express® Lanes Gen1 (2,5GT/s), Gen2 (5,0GT/s) oder Gen3 (8GT/s) Bidirektionaler 4-Lane-PCIe-Gen3-Redriver/Repeater für optimale Signalintegrität PCI Express® Gen3-Taktpuffer für optimale Signalintegrität +12V XMC VPWR Die lokale PCI®-Schnittstelle ist 32 Bit breit, daher sind J11 und J12 als PMC-Mezzanine-Anschlüsse vorgesehen. PMC-Module können entweder mit einer Taktrate von 66 MHz oder 33 MHz betrieben werden.
