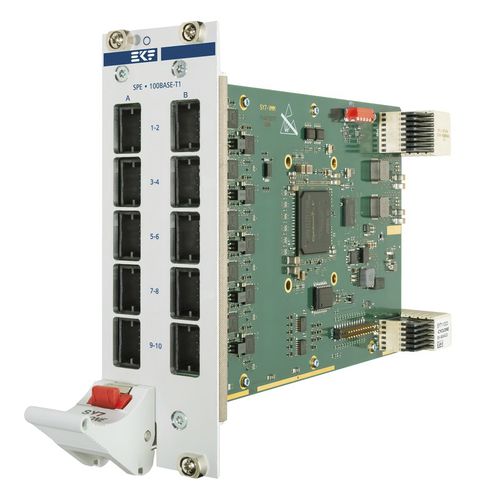

FPGA Karte / cPCI SY8-CYCLONE

PCI-Express3U

Das SY8-CYCLONE ist eine serielle CPCI-FPGA-basierte Peripherieplatine mit bis zu 10 RJ45-Ethernet-Ports. Über die PCI Express© x4-Schnittstelle kann FPGA als Ethernet-NIC, Switch, Router oder Gateway verwendet werden. Produktmerkmale PICMG CompactPCI Serial (CPCI-S.0) Peripheriesteckplatzplatine, 4TE oder 8TE Frontplattenbreite P1-Backplane-Anschluss für bis zu x4 PCI Express® Lanes/Link Intel (Altera) 5CGXFC7C6F23I7N FPGA mit Hard-IP-PCI-Express-Schnittstelle Fünf RJ45-10/100-Ethernet-Anschlüsse auf der Vorderseite mit integrierte Magnetik. Option zum Hinzufügen von fünf weiteren RJ45-Ethernet-Anschlüssen an der Vorderseite mit Mezzanine-Karte PHYs TLK110, geeignet für Industrial Ethernet (z. B. EtherCAT, SERCOSIII, VARAN, ProfiNET, Ethernet/IP) Zwei Mezzanine-Anschlüsse SC1/SC2 für optionale Mezzanine-Karte C80-EXP (5 x PHY) – Mezzanine-Anschluss SD1 für C81-SI optionale sekundäre FPGA-Mezzanine-Karte (skalierbares FPGA-Design – Einzel- oder Dual-FPGA-Lösung) Industrieller Temperaturbereich -40 °C bis +85 °C Kundenspezifisches Basis-FPGA-Board und/oder Mezzanine-FPGA-Moduldesign auf Anfrage Kundenspezifisches Design der Front-I/O-Mezzanine-Karte auf Anfrage (z. B. M12-D-Anschlüsse)
