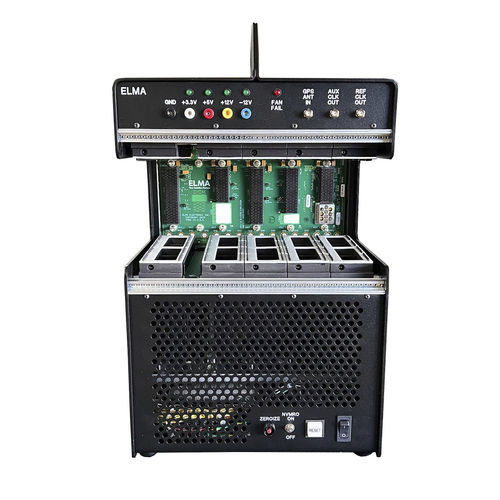

Testplattform Type-39A

Die völlig neue CompacFrame-Plattform von Elma Electronic beschleunigt die Entwicklung und den Test von 3-HE-Plug-in-Karten (PICs), die gemäß VITA 48.8, dem Air Flow Through Cooling-Standard, entwickelt wurden. Der 3-HE-Kartenkäfig in der Plattform ist für einen einfacheren Kartenzugriff um 5° nach oben geneigt. Produktmerkmale Bietet Platz für 3U-Module gemäß dem VITA 48.8 Air-Flow-Through (AFT)-Standard Durch die Verwendung der 1SVX306APP-1X31-Rückwandplatine ist dieser CompacFrame für die SOSA-Entwicklung geeignet 1400-W-ATX-Netzteilstandard Integrierter Tragegriff und 5°-Neigung nach oben zum Kartenkäfig Spannungsüberwachungs-LEDs, Testpunkte, Nullung, NVMRO, Reset und Netzschalter auf der Vorderseite Inklusive VITA 46.11-Chassis-Manager mit rückseitig zugänglichen Ethernet- und seriellen Anschlüssen Batterie für VBAT-Anschluss Die Steckplätze sind für 1,5-Zoll-VITA 48.8-3UB-Module (Luftstrom von unten nach oben) vorgesehen Steckplatz 1 der 1SVX306APP-1X31-Rückwandplatine ist ein I/O-intensiver Steckplatz, der 3U RTM sowie Zugriff auf die Erweiterungsebene für Kabelverbindungen unterstützt
