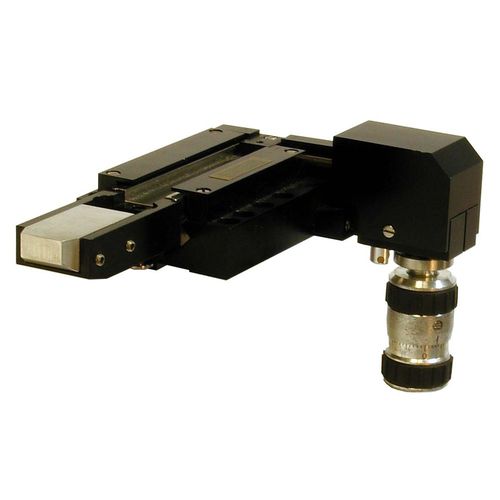

Wender MDE884RH

- θx Faser-Array / Kristall-Manipulator - Dreht sich genau um die x-Achse - Behält 18 mm Spitzenhöhe bei - Rechts- und Linkshänderversionen erhältlich (RH nicht für die Kombination mit MDE185 geeignet) Dieser θx-Faserkabel-/Kristallmanipulator (lange Reichweite) verfügt über einen einzigartigen Rollmechanismus, der eine exakte Drehung um die x-Achse bei einer Mittenhöhe von 18 mm gewährleistet. Rechts- und Linkshänderversionen verfügbar. Kann auch mit θy- und θz-Einstellungen geliefert werden. Der vordere Block wird von Elliot Scientific (oder dem Kunden) bearbeitet, um den Silizium-V-Nut-Block auf dem Faserband (US: fiber) zu positionieren. Alternativ kann er durch einen Gerätehalter ersetzt werden, wie auf dem Foto unten gezeigt. Das einzigartige mechanische Rollendesign zeichnet sich durch eine Entkopplung des linearen Verstellweges von der Rollenbewegung aus, wodurch ein radialer Versatz während der Rotation minimiert wird. Dadurch wird sichergestellt, dass die Winkelbewegungen genau um die x-Achse erfolgen und kein radialer Versatz entsteht. Die Präzision der Bewegung führt zu einer sehr hohen Genauigkeit des Rollwinkels. HINWEIS - Die rechte Version des MDE884 ist nicht mit der MDE185 Picth- und Yaw-Einheit kompatibel. Wenn Sie sich nicht sicher sind, wenden Sie sich bitte an das Elliot Scientific-Verkaufsteam, um eine Beratung zur weiteren Konfiguration zu erhalten.
