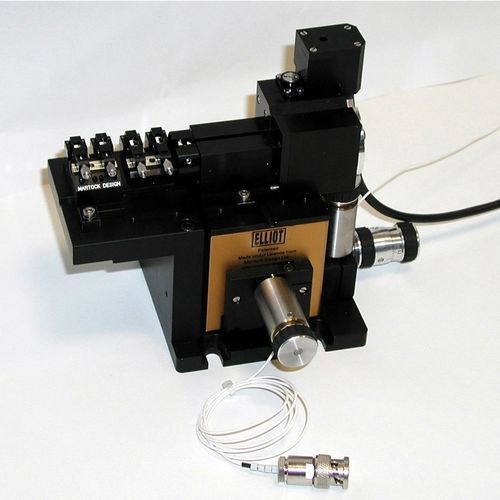

Ausrichtsystem für optische Anlagen MDE2350

Standardautomatisch

Das MDE2350 besteht aus einem motorisierten Faserrotator MDE235, der auf einem piezogesteuerten 3-Achsen-Biegetisch der Elliot Gold™-Serie montiert ist. Ein DAli-Ausrichtungssystem wird verwendet, um die Ausrichtung beizubehalten, während die Faser (US: fiber) gedreht wird. Der MDE2350 wurde für die Ausrichtung von winkelsensiblen Komponenten entwickelt und ist besonders effektiv für die Ausrichtung von polarisationserhaltenden Fasern und Komponenten. - Geschlitztes Design für einfaches Einsetzen und Entfernen der Faser - Volle 360°-Drehung - Integrierter Schrittmotorantrieb - Auflösung < 0,01° Einzelschritt - Maximale Geschwindigkeit 18°/s (20 s für 360°) - Fasern werden in V-Nut-Klemmen mit variabler Kraft gehalten - Standard V-Nut für 125/250 µm eingebaut. (Kundenspezifische Größen verfügbar.) - V-Block voreingestellt auf Achse mit weniger als 1 µm Konzentrizitätsfehler - Schrittmotorsteuerungen mit LabVIEW™-Treibern für automatische Rotationsausrichtung erhältlich
