Optisches Ausrichtsystem MDE22885

für optische AnlagenStandard

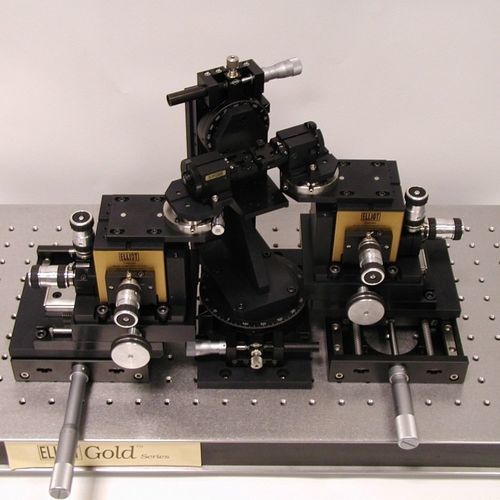

Das MDE22885 ist ein spezielles System für die Ausrichtung von SOAs (optischen Halbleiterverstärkern) und anderen ähnlichen zweiseitigen Geräten mit abgewinkelten Facetten. Das System umfasst zwei 5-Achsen-Tische mit Elliot Gold™ Biegetischen, Basisplattformen mit großem Verfahrweg und eine 2-Achsen-Faserrotationshalterung. Die zentrale Einheit ist eine 2-Achsen-Rotationshalterung, die für die Montage passiver oder aktiver ein- oder mehrkanaliger planarer Geräte konfiguriert ist. Die linearen Achsen der Biegetische können mit einem E2300 DAli 3 Alignment Controller und Piezojustierern automatisiert werden. Die automatisierte Ausrichtung ist besonders bei der Arbeit mit linsenförmigen Fasern von Vorteil. - Geschlitztes Design für einfaches Einsetzen und Entfernen der Faser - Volle 360°-Drehung auf allen Rotationsachsen - Piezoantriebe für lineare Achsen verfügbar - Kann für einen variablen Facettenwinkel konfiguriert werden - Fasern werden in V-Nut-Klemmen gehalten - Standard-V-Nut für 125/250 µm eingebaut. (Kundenspezifische Größen verfügbar.)
