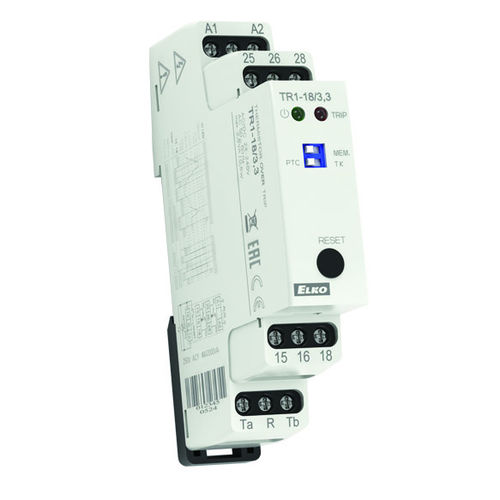

Temperaturüberwachungsrelais TR1-18

2NO/NFAC/DC

TR1-18 - Überwachung der Motorwicklungstemperatur Beschreibung Diese Einheit überwacht die Temperatur eines Motors mit Hilfe des in die Motorwicklung eingebauten PTC-Sensors (positiver Temperaturkoeffizient) oder Thermostatschalters (TK). Mit Hilfe von Relaiskontakten kann die Versorgung des Motors bei Überhitzung unterbrochen werden. LEDs zeigen den eingeschalteten Netz- und Fehlerstatus an. Schalter auf der Frontplatte wählen den Sensortyp und die Verriegelung (Speicher) ein/aus. Im Verriegelungsmodus muss das Gerät nach einer Auslösung mit der Reset-Taste auf der Frontplatte oder einem externen Schalter zurückgesetzt werden. Diese Anweisungen enthalten wichtige Sicherheitsinformationen. Bitte lesen Sie sie vor der Inbetriebnahme, dem Betrieb oder der Wartung des Geräts sorgfältig durch. Technische Parameter Versorgungsspannung: 24-240V AC (50-60Hz) oder DC Versorgungsspannungstoleranz: -15/+10% Anzeige des Sensorausfalls: Rote LED-Anzünder Relais-Kontakte: 2 x Wechsler, potentialfrei für allgemeine Schaltvorgänge Abmessungen: 90 x 17,6 x 64 mm Gewicht: 83 g Überspannungskategorie: III Verschmutzungsgrad: 2 Schutz der Umwelt: IP40 für die Frontplatte, IP20 für die Klemmen.
