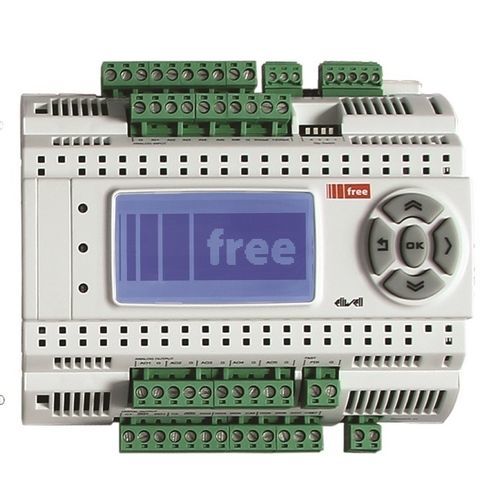

Programmierbare Steuerung / DIN-Schiene EVD7500C

CANopenRS485

FREE Way ist die neue programmierbare Plattform, die von Eliwell entwickelt wurde und aus der FREE Studio Software Suite, FREE Smart und FREE FREE Panel Evolution besteht, der neuen Reihe von programmierbaren Steuerungen, die in verschiedenen Formaten erhältlich sind. Die Modelle (mit Display EVD, EVC ohne Display) sind in der Version für die Montage auf DIN-Schiene 8 mit abgetrennten Schraubklemmen für eine einfachere und schnellere Installation erhältlich. Eliwell liefert Modelle mit Relaisausgängen oder SSR-Ausgängen. Es können an jedes Modell (EVD, EVC) bis zu 12 Erweiterungen (EVE) angeschlossen werden, CANopen serieller Port oder RS485. Alle Modelle FREE Evolution 7500 sind mit einer seriellen Schnittstelle RS-485 und einer seriellen Schnittstelle CANopen Embedded Standard ausgestattet. Die 75MP-Modelle haben einen seriellen MPBUS-Anschluss anstelle des seriellen RS485-Anschlusses. FREE Evolution ist kompatibel mit industriellen Systemen, BMS und Ethernet-Netzwerken durch eine Reihe von Plug-in-Modulen, 2DIN-Modulen, die schnell und intuitiv an das EVD-Modul / Main EVC angeschlossen werden können. Die verschiedenen Kommunikationsprotokolle ermöglichen den Zugriff auf alle Ressourcen des Steuergeräts und gewährleisten somit eine vollständige Kontrolle der Anlage. Jedes FREE Evolution Modell kann an zwei Terminals angeschlossen werden, um den Menübildschirm an Bord der Maschine anzuzeigen. Schließlich ist es möglich, über das Netzwerk 485 ein FREE Smart-System als Slave in ein Netzwerk einzubinden, in dem Evolution FREE / FREE Panel als Master fungiert. Mikroprozessor UC - 72 MHz Speicher für die Anwendung - 1 Mb Speicher für die Benutzerschnittstelle - 1,5 Mb FLASH-Speicher - 128 Mb RAM-Speicher Automatik-Router - 512 Mb RAM-Speicher Modbus-Router - 5000 Worte EEPROM - 4000 Wörter Einsatzbedingungen Betriebstemperatur - -10...55°C Lagertemperatur - -20...85°C Luftfeuchtigkeit bei Lagerung - 10...90%RH
