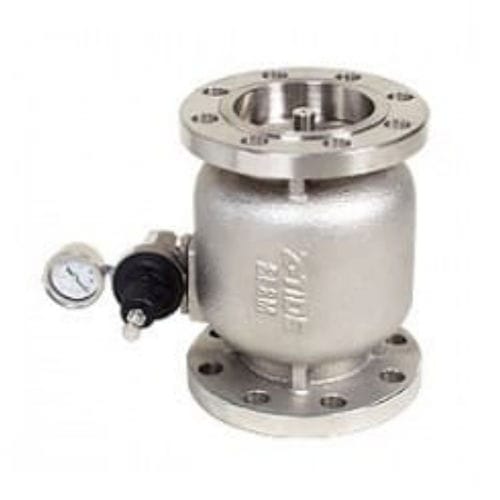

Vorgesteuertes Druckbegrenzungsventil BTL / BFL series

für Wasserfür Luftfür Gas

Mit diesem Ventil wird der maximal zulässige Wasserdruck begrenzt, um das System gegen zu hohen Druck abzusichern und Schäden durch Überdruck zu vermeiden. Wie wird das pilotgesteuerte Druckbegrenzungsventil eingestellt? Schritt 1: Den upstream Ventil zu öffnen Schritt 2: Lösen Sie die Kontermutter auf der Regelschraube und drehen Sie die Einstellschraube gegen den Uhrzeigersinn zu dem niedrigsten Ausgangsdruck. Schritt 3: Manometer zeigen den Eingangsdruck an. Schritt 4: Stellen Sie die Einstellschraube des Reglers im Uhrzeigersinn auf den gewünschten Wert ein. Schritt 5: Befestigen Sie die Kontermutter. Eigenschaften ◆ Keine Leitung, kompakte Größe für einfacheren Transport, Installation, Wartung und Reparatur. ◆ Der Druck wird entlastet, sobald der Leitungsdruck den Einstelldruck übersteigt. ◆ Druckbegrenzungsventil ist für allgemeine Flüssigkeiten und Gase geeignet. ◆ Die Montage des Druckbegrenzungsventils ist einfach und das Ventil kann waagerecht oder senkrecht eingebaut werden. ◆ Großer Kapazitätsbereich zur Anpassung an den Druck der lokalen Wasserversorgung und zur Anpassung an spezifische Pumpenspezifikationen. ◆ Die Einstellpilot ermöglicht eine einfache kalibrierte Druckeinstellung. ◆ Einfache Wartung, die Ersatzteile sind auf Anfrage erhältlich.
