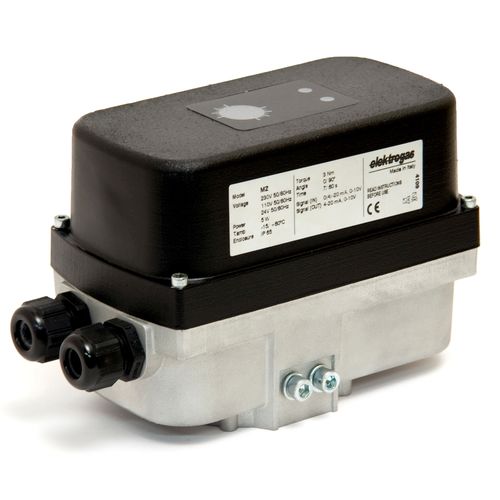

Servomotor-Ventilantrieb ELEKTROGAS MZmotorisiert90°einphasig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- motorisiert
- Bewegung
- 90°
- Technologie
- Servomotor
- Phasen
- einphasig
- Schutzfaktor
- IP65, ATEX
- Weitere Eigenschaften
- für Absperrklappen, mit Modulierung, verstellbar, DC
- Drehmoment
3 Nm, 5 Nm, 10 Nm
(2,21 ft.lb, 3,69 ft.lb, 7,38 ft.lb)- Stromspannung
24 V, 110 V, 230 V
- Umgebungstemperatur
Max: 60 °C
(140 °F)Min: -15 °C
(5 °F)- Rotationswinkel
90 °
- Ansprechzeit
15 s, 30 s, 60 s, 120 s
- Gewicht
2 kg
(4,41 lb)
Beschreibung
Stellantrieb für
Drosselklappe
Der Stellantrieb Typ MZ dient zur Steuerung der Drosselklappen VF und VFH. Er besteht aus einem mehrstufigen Reduktionsgetriebe, gekoppelt mit einem elektronisch gesteuerten Gleichstrommotor. Dies ermöglicht ein hohes Drehmoment und eine Steuerung der Drehgeschwindigkeit. Der Typ MZ3 besitzt zur Fixierung der Grundeinstellung Schaltnocken, welche mit der Antriebswelle verbunden sind. Der Typ MZ5 kann von analogen Signalen mit sehr hoher Positioniergenauigkeit angesteuert werden.
Dieses Gerät wird in Verbindung mit den Drosselventilen VF und VFH zur dreistufigen Steuerung (Typ MZ3) oder zur elektronischen Positionsregulierung (Typ MZ5) von Gas- und Luftströmen bei Verbrennungsprozessen verwendet.
Positionssteuerung
MZ3: Schaltnocken
MZ5: In/Out analogen Signalen
0-10V, 0(4) -20mA
Stellzeit (0 - 90°)
7s, 15s, 30s, 60s
7..60s programmierbar (MZ5)
Betriebsspannung
230VAC 50/60Hz
110VAC 50/60Hz
24V AC/DC
Zulassung
Erfüllt Richtlinien 2004/108/EG und 2006/95/EG
