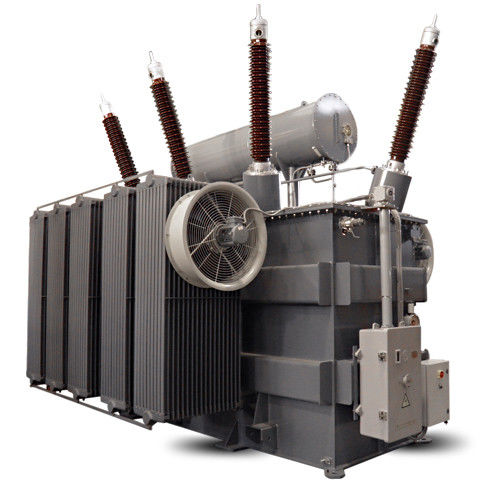

Ölgefüllter Transformator

Leistungölgefülltfür Industrieanwendungen

Die Transformatoren werden in Übereinstimmung mit IEC 60076 (oder anderen auf Anfrage) gebaut. Für den europäischen Markt wird die Berechnung gemäß der Ökodesign-Verordnung, der Norm EN 50588-1 durchgeführt. Der Kern besteht aus hochpermeablem, kristallorientiertem Stahlblech mit geringem Verlust, in einem Stufenprofil mit 45°-Verbindungen und ist mit Kühlkanälen ausgestattet. Die Wicklungsleiter sind alle aus E-CU 99,9% elektrolytischem Kupfer hergestellt. Je nach Ausführung des Transformators können die Wicklungen als durchgehende oder verschachtelte Scheiben, einfache oder mehrfache Wendel ausgeführt werden. Die Kühlkanäle werden mit entsprechend geformten Stäben und Strömungsleitringen hergestellt. Die HV-Wicklungen sind mit Anzapfungen versehen, die entweder durch einen Ausschalter oder einen Stufenschalter gesteuert werden. Die Wicklungen werden in einem Autoklaven getrocknet, um exakte Abmessungen zu erreichen und sukzessive unelastische Ausfälle zu vermeiden. Der komplette Transformator wird im Tank verschlossen und unter Vakuumbedingungen mit Öl gefüllt. Der Tank ist normalerweise ein Vakuumtank. Die Kühlung erfolgt über im Tank montierte Kühler: hauptsächlich werden aufgeschraubte, abnehmbare Kühler verwendet; manchmal werden auch geschweißte Kühler eingesetzt. Die Einheiten können mit Lüftern oder Pumpen ausgestattet werden, um die Leistung des Transformators zu erhöhen. Die Transformatoren können mit einer Leistung betrieben werden, die über der Nennleistung gemäß IEC 354 liegt. Wenn die Abmessungen eine Lieferung mit Isolierflüssigkeit nicht zulassen, werden Vorkehrungen für die Füllung des Transformatorentanks mit Inertgas oder die Lieferung von Kühlern und Konservatoren getroffen.
