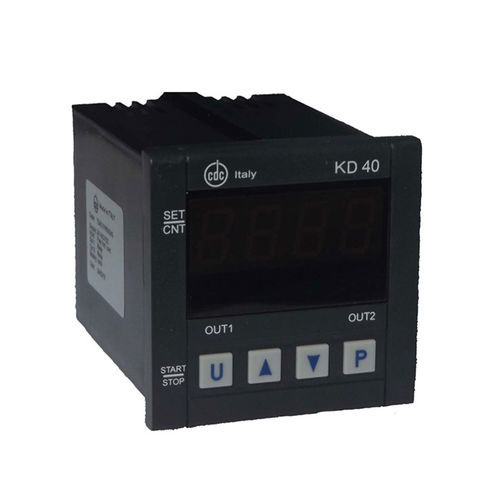

Impulszähler KD40

digitalelektronischprogrammierbar

Mono-bidirektionaler Impulszähler mit Mikroprozessorsteuerung, vierstelliger LED-Anzeige und zwei Ausgangsrelais. Auf dem Zähler ist es möglich, einzustellen: 2 Sollwerte, 3 Betriebsarten für OUT 1, vier Betriebsarten für OUT 2 und die Möglichkeit, die eingehenden Impulse geteilt durch einen Wert von bis zu 9999 anzuzeigen. Der Zähler ist in zwei Ausführungen erhältlich: a) Typ KD401C: die Impulse kommen von einem spannungsfreien Kontakt oder von einem statischen Modell. b) Typ KD401V: die Impulse sind spannungsabhängig (gleicher Wert wie die Stromleitung) Die Programmierung des Zählers erfolgt über 3 frontseitige Tasten. Eine weitere Taste "U" ist als Reset verfügbar. Die Sollwerte sind auch während des Arbeitszyklus änderbar; stattdessen ist die Programmierung nur möglich, wenn der Zähler auf Null zurückgesetzt wird. Es ist auch möglich, die Programmierung der Betriebsparameter (außer den Sollwerten) zu sperren. Die SET/ CNT-LED zeigt an, ob der Zähler in Betrieb ist (fest eingeschaltet), ob er sich im Programmiermodus befindet (blinkend) oder ob er nicht aktiv ist (fest ausgeschaltet). Die einstellbaren Zählfrequenzen sind: - 1) 2 Hz - 2) 10 Hz - 3) 40 Hz - 4) 125 Hz - 5) 1000 Hz Das Ausgangsrelais OUT1 mit dem Wert C1 schaltet am Ende der Zählung ein und kann mit dem Parameter F1=1 oder 2 über den Parameter zeitlich begrenzt werden. Das Relais OUT2 arbeitet als Verlangsamungsausgang und wird vor OUT1 aktiviert. Sein Wert darf bei C1 nicht höher sein und kann als : - ein absoluter Wert (Parameter F2=3 ) und wird als "C2" angezeigt. - als relativer Wert zu OUT1 (Parameter F2=4 ) und er wird als "C2d" angezeigt.
