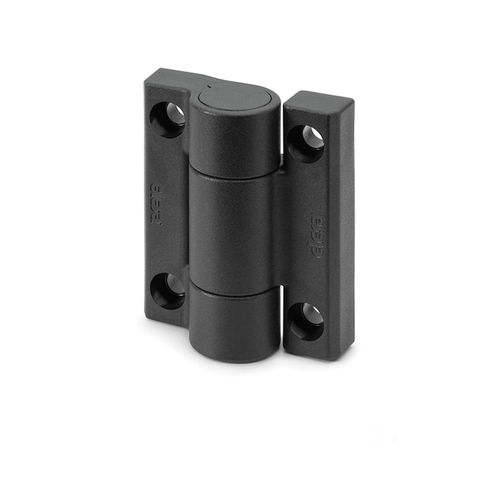

Dämpfer-Scharnier CFAM.

EckPolyamidGlasfaser

Material Glasfaserverstärktes Thermoplast, schwarz, matt Stoßdämpfer Silikonöl-Basis Standardausführung Gewinde-Durchloch für M6 Zylinderschrauben CFAM-O-NC: für Anwendungen mit horizontaler Achse, sanfte Rückstellung beim Schließen. CFAM-O-NO: für Anwendungen mit horizontaler Achse, sanfte Rückstellung beim Öffnen. CFAM-V-NC: für Anwendungen mit vertikaler Achse, sanfte Rückstellung beim Schließen. CFAM-V-NO: für Anwendungen mit vertikaler Achse, sanfte Rückstellung beim Öffnen. Suffix zur Angabe des Stoßdämpfer-Drehmomentwerts: 080: End-Dämpfungsmoment 0,8 Nm. 300: End-Dämpfungsmoment 3,0 Nm. Drehwinkel (Richtwert) Max 110° (0° und +110° gleich 0° ist der Zustand, bei dem die beiden Scharnierhälften auf derselben Ebene liegen). Das Scharnier kann um bis zu -5° angepasst werden, um eine eventuelle Fehlausrichtung der Rahmen auszugleichen. Die Drehwinkelbegrenzung darf nicht überschritten werden um die Funktion des Scharniers nicht zu beeinträchtigen. Dämpfungswinkel Die Dämpfung erfolgt nur in eine Richtung, je nach der gewählten Ausführung (NO oder NC), wie in den Zeichnungen angegeben. Lassen Sie das Scharnier frei schließen und öffnen, ohne es zuerzwingen. Funktionen und Anwendungen Das Scharnier CFAM dient zur Dämpfung beim Wiederschließen oder Wiederöffnen von Türen mit vertikaler Achse (CFAM-V) bzw. von Klappen mit horizontaler Achse (CFAM-O) mit Hilfe des Stoßdämpfers. Das Dämpfungsmoment ändert sich progressiv mit der Drehung des Scharniers, von einem minimalen bis zu einem maximalen Wert, wie in der Zeichnung angegeben. Der Dämpfer behielt nach speziellen Dauerbelastungstests in mehr als 20.000/30.000 Zyklen seinen Nennwert des Dämpfungsmoments bei.
