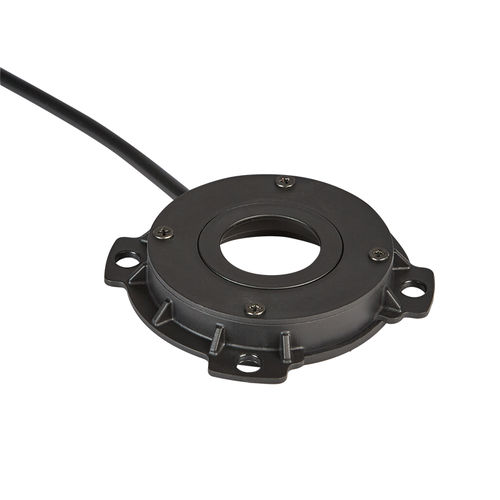

Sinus-Drehgeber

absolutHall-EffektIP67

Die innovativen konzentrischen SIN-COS-Halleffektsensoren, die in Verbindung mit einem Magnetring verwendet werden, liefern der Motorsteuerung eine absolute Rückmeldung der Wellenposition in Form einer sinusförmigen Wellenform. Sie sind die ideale Lösung für alle, die die radialen Abmessungen des Motors minimieren wollen und eine durchgehende Welle benötigen oder nicht. Präzise und zuverlässig bis 8000 U/min, bieten diese Sensoren dank der integrierten Firmware auch die Möglichkeit, ein normalisiertes Ausgangssignal in einem Vpp-Bereich und eine von der tatsächlichen Nullposition der Welle unabhängige Startphase (Phasenversatz) einzustellen. Die Einstellung des letztgenannten Parameters ist für Anwendungen erforderlich, bei denen die Ausgangsposition des Rotors bekannt sein muss, aber nach der Montage des Motors nicht mehr mechanisch eingestellt werden kann. PASSEND FÜR industriebereich, Elektromotoren. EIGENSCHAFTEN Versorgungsspannung: 5 V; 10-30 V Ausgangstypen (programmierbar): SIN-COS (sinusförmige Welle) Befestigung: konzentrischer Körper Kabel und Stecker: anpassbar Funktionsprinzip: Hall-Effekt (kontaktlos) Schutzart: IP67
