Winkelpositionssensor

berührungslosHall-Effektmit Analogausgang

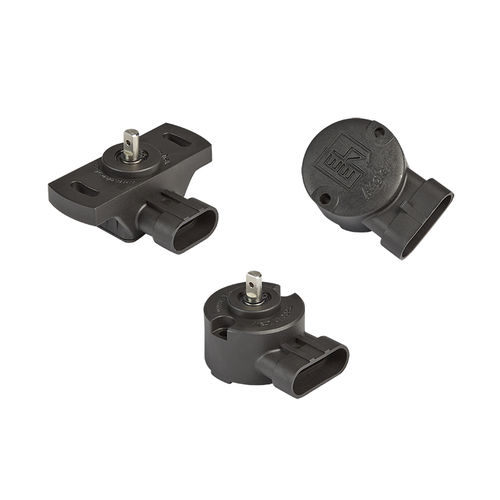

Elen-Winkelsensoren mit integrierter Welle und Stecker haben eine einfache und robuste Mechanik und sind für den Einsatz in rauen Umgebungen geeignet. Sie sind die ideale Lösung für die Installation in engen Räumen und/oder in Anwendungen, bei denen es nicht notwendig oder möglich ist, einen Kabelausgang vorzusehen (z. B. wenn der Anschluss über eine vorhandene externe Verkabelung erfolgt). Das Funktionsprinzip besteht darin, dass das berührungslos arbeitende Hallsensorelement eine Drehbewegung erkennt, indem es das von einem mit der Welle rotierenden Magneten erzeugte Magnetfeld abfängt, und einen zum Drehwinkel proportionalen Ausgang liefert. PASSEND FÜR landmaschinen, Erdbewegungsmaschinen, Fahrzeuge zum Heben von Lasten, Achsen und Getriebe, Fahrzeuge zum Bewegen von Lasten, industrielle Spezialfahrzeuge, Automobilsektor, Elektrofahrzeuge, Eisenbahnsektor. EIGENSCHAFTEN Versorgungsspannung: 5 V; 10-30 V Ausgang: einfach / doppelt; Ausgangsarten (programmierbar): Spannung (0,5-4,5V; 0-10V) oder Strom (4-20 mA) analoges Signal; PWM (0.1-1 kHz); CAN (SAE J1939 / CANopen) Funktionsprinzip: Hall-Effekt (kontaktlos) Schutzart: IP67
