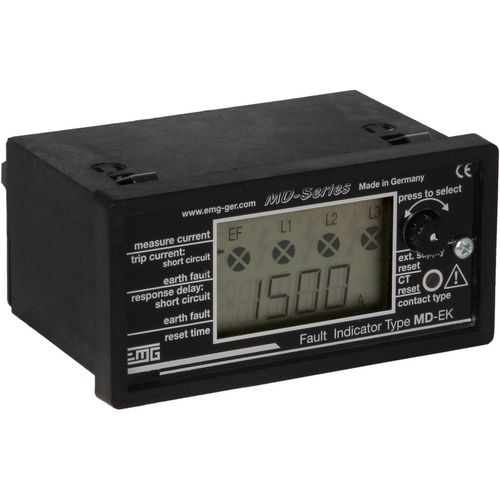

Kurzschlussanzeiger MD series

ErdschlussdigitalEinbau

Die Fehleranzeiger Typ MD können in Strahlennetzen mit einer Einspeisung und in offenen Ringnetzen eingesetzt werden. Zwischen dem Anzeigegerät und den Kurzschlusssensoren sowie dem Erdschlusssensor bestehen Kabelverbindungen. Alle Sensoren müssen auf abgeschirmte Kabel installiert werden. Die Sensoren sind teilbar und können somit nachgerüstet werden. Für den Einsatz ist eine externe Stromversorgung empfehlenswert, aber nicht notwendig. Eine austauschbare Lithiumbatterie versorgt das Anzeigegerät im Falle einer fehlenden oder ausfallenden Stromversorgung. Die Anzeiger der MD-Serie verfügen über eine LCD-Anzeige zur Darstellung von Fehlern und zur Anzeige des vorhandenen Netzstromes jeder Phase. Die sehr flexiblen Einstellungen des Anzeigers können zudem vollständig über die LCD-Anzeige konfiguriert werden. Die MD-Serie ist in verschiedenen Versionen verfügbar: - Erdschlussanzeiger Typ MD-E - Kurzschlussanzeiger Typ MD-K - Erd- und Kurzschlussanzeiger Typ MD-EK Der Erd- und Kurzschlussanzeiger Typ MD-EK verfügt über zwei Relais zur separaten Fernmeldung von Erd- und Kurzschlüssen. Zur größtmöglichen Flexibilität sind die Fernmeldekontakte als Wechselkontakte (Öffner + Schließer) ausgeführt. Die Anzeiger Typ MD verfügen außerdem über eine serielle Schnittstelle. Mit Hilfe des Modbus Protokolls können darüber alle Einstellungen des Anzeigers abgerufen und geändert werden. Es ist außerdem möglich den Betriebsstrom des Netzes aus der Ferne abzulesen. Die serielle Schnittstelle kann so konfiguriert werden, dass sie möglichst wenig Strom verbraucht. Das ermöglicht eine Verwendung ohne externe Stromversorgung.
