Kurzschlussanzeiger EKL8000 series

ErdschlussLEDEinbau

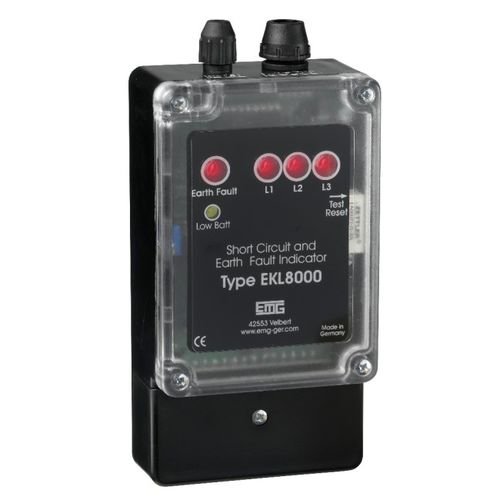

Der Erd- und Kurzschlussanzeiger Typ EKL8000 kann in Strahlennetzen mit einer Einspeisung und in offenen Ringnetzen eingesetzt werden, welche starr geerdet oder niederohmig widerstandsgeerdet sind. Die Anzeige von Kurzschlüssen erfolgt über eine LED pro Phase. Die Erdschlussanzeige erfolgt über eine separate LED. Die potentialfreien Verbindungen zwischen dem Anzeigegerät und den Kurzschlusssensoren sowie dem Erdschlusssensor bestehen aus Lichtleitern. Die Kurzschlusssensoren können auf abgeschirmte und nicht abgeschirmte Kabel installiert werden. Der Erdschlusssensor muss auf abgeschirmte Kabel installiert werden. Alle Sensoren sind teilbar und können somit nachgerüstet werden. Das Anzeigegerät wird über eine auswechselbare Lithiumbatterie versorgt. Alternativ kann das Anzeigegerät auch mit einer externen Stromversorgung betrieben werden, die im Fehlerfall nicht ausfallen darf. Als Option kann das Gerät mit einem zweiten Relais zur separaten Fernmeldung von Kurz- und Erdschlüssen ausgerüstet werden (Typ EKL8001). Der Erd- und Kurzschlussanzeiger Typ EKL8000 besteht aus: - Einem Anzeigegerät zur Anzeige von Erd- und Kurzschlüssen - Drei Sensoren Typ LK zur Erfassung von Kurzschlussströmen - Einem Sensor Typ LE zur Erfassung von Erdschlussströmen
