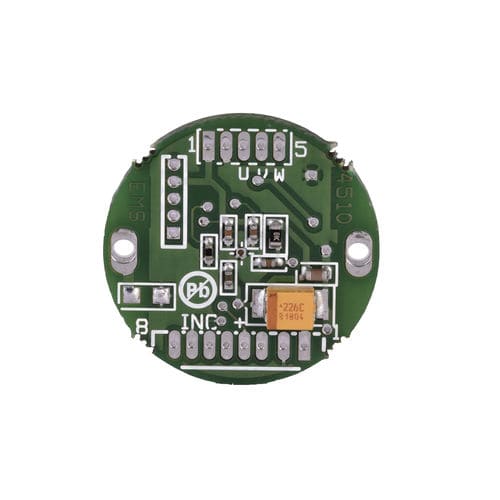

Drehgebermodul MDB20

Das MDB20 Magnet-Drehgebermodul verfügt über einen Präzisionssensor mit integriertem Hall-Element zum Scannen eines permanenten Dipolmagneten. Der Sensor selbst erzeugt eine konstante Amplitude Sinus- und Cosinusspannung, die für Winkelberechnungen verwendet wird. Diese Sinus- und Cosinus-Signale werden weiter interpoliert, um die Inkremental- oder Absolut-Signale mit Auflösungen bis zu 14 Bits pro Umdrehung zu erhalten. MDB20-Modul ist eine 20-mm-Platinenbaugruppe, die in beliebigen kleinen Ausführungen mit einfacher Montage eingesetzt werden kann. Hauptmerkmale: - 20mm Leiterplattenmontagemodul. - Betrieb mit 5V Stromversorgung. - Verschiedene Ausgänge unterstützt wie Analog Sin-Cos Ausgang, Inkremental RS422, Absolutes SSI und BiSS-C Protokoll. - Unterstützt bis zu 14 Bits (16384 Positionen) pro Umdrehung - Absolute und Inkrementalausgabe. - Genauigkeit +/- 0,5 °. - Hochgeschwindigkeitsbetrieb bis 20000 U / min bei feinster Auflösung. - 3600 CPR auch verfügbar, um Winkelauflösungen für mathematische Berechnungen zu erleichtern.
