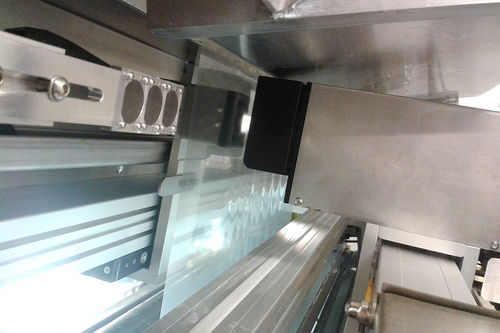

Dickenmesssystem Optigauge

optischfür Folien

Optigauge Das Optigauge-System ist eine Lösung, die die Dicke von dünnen Schichten ohne Betastrahlung oder Röntgenstrahlung, sondern nur mit Licht misst. Das Prinzip ist sehr einfach: Das Licht kann eine Kunststofffolie in Abhängigkeit von der Transparenz der Folie durchdringen. Bei der Herstellung von Folien, die nicht vollkommen klar sind, sondern eine konstante Opazität aufweisen, wird ein Teil des durchgelassenen Lichtstrahls von der Folie absorbiert, mehr oder weniger, je nach der Dicke der Folie. Kategorie: Sensoren. Beschreibung Da es sich bei dem Sensor um eine Kamera handelt, gibt es kaum Probleme mit mechanischen Ausrichtungsfehlern, da die Kamera die Position des maximalen Lichtflecks genau bestimmen und messen kann. Der Hauptvorteil der Optiguage ist, dass sie Situationen mit ungleichmäßiger Farbverteilung überprüfen und bewältigen kann. Die Kamera arbeitet auf einem sehr kleinen Teil der Oberfläche (typischerweise 10x10mm), so dass das Bild etwas zeigt, was ohne den Einsatz eines Mikroskops nicht zu sehen ist. Eine typische Anwendung ist die Herstellung von farbigen Dünnfilmen mit farbigen Beschichtungen auf einem klaren Träger.
