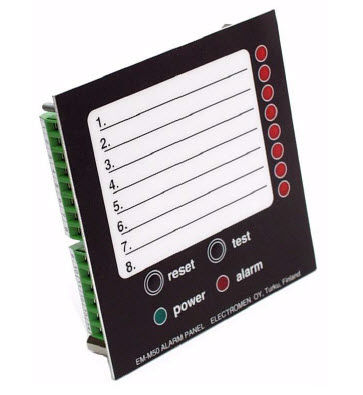

Alarmanzeigetafel EM-M50

EM-M50 ist eine 8-Kanal-Alarmlogik, die sich für die Alarmsteuerung in verschiedenen Automatisierungsprozessen eignet. EM-M50 kann in einen Standard 96*96 Millimeter Schlitz eingebaut werden. Jeder der 8 Kanäle kann so eingestellt werden, dass er entweder mit Öffnungs- oder Schließkontakt aktiviert wird. Die Eingänge können auch mit Spannungssignal gesteuert werden. Der Anzeigeausgang zeigt den Zustand des Eingangs in Echtzeit an, so dass die Einheit s.c. transparent ist. Die Meldeausgänge können auch invertiert werden, dann wird der Ausgang im Vergleich zum Eingang invertiert. Die Alarmlogik arbeitet wie folgt. Wenn die Fehlermeldung erkannt wird, beginnt die Anzeigeleuchte des jeweiligen Kanals zu blinken und das Sammelalarmrelais und der Alarmausgang geben einen Alarm aus. Wenn der Fehler, der den Alarm verursacht hat, behoben wird, bleibt der Alarm bestehen. Der Alarm kann nur mit der Reset-Taste entfernt werden. Wenn der Alarm bestätigt wird, wird der Sammelalarm entfernt, die Anzeigeleuchte leuchtet, bis die Eingangssituation normalisiert ist. So blinkt der neue Alarm und der alte bleibt eingeschaltet. Der Alarmeingang kann um 0,5 bis 4 Sekunden verzögert werden. Der Alarmausgang kann um 0 bis 10 Sekunden verzögert werden. Das Delay ist für alle Kanäle gleich. Die Funktion des Gerätes kann mit der Prüftaste überprüft werden. EM-M50 ist auch mit Test- und Reset-Eingängen ausgestattet. Mit diesen Eingängen können mehrere Einheiten parallel zu Gruppen verbunden werden. Das Sammelalarmrelais wird deaktiviert, wenn ein Alarm auftritt, so dass ein Ausfall der Betriebsspannung ebenfalls einen Alarm auslöst. Der Betriebsspannungseingang ist gegen Spannungsspitzen und Verpolung geschützt.
