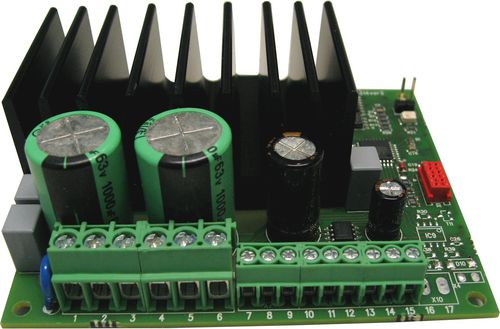

Schrittmotorcontroller EM-314

digital

EM-314 ist eine Zweipoligzerhacker Art microstepping steppermotor Steuerpult. Die zweipolige Betrieb Grundregel entspricht den meisten Steppermotoren und liefert die beste Drehkraft. Die microstepping Funktion ermöglicht auch großer Leistung an niedriger U/min. Das Treten und die gegenwärtige Regelung ist synchronisiert worden und einen glatten und ruhigen Betrieb gegeben. Es gibt 7 unterschiedliche Tretenwahlen, zum von zu wählen und reicht von voll bis zu Betrieb 1/64-step. Dieses stellt verschiedene Möglichkeiten für unterschiedliche Geschwindigkeit Anwendungen zur Verfügung. Der Steuerpult hat seinen eigenen zusätzlichen Oszillator, der für das voreingestellte Geschwindigkeit Fahren benutzt werden kann. Die voreingestellten Geschwindigkeiten können durch das Verwenden von von 4 digitalen Funktion Eingängen aktiviert werden. Der Oszillator kennzeichnet eine Beschleunigung Rampe Funktion, die erlaubt, daß Frequenzen flexibel geändert werden. Der Motor beginnt auch, oben zuverlässig zu den höheren Frequenzen zu glätten und sich zu verschieben ist möglich, auf die gewünschte Geschwindigkeit mit heraus schreitet Tropfen. Der zusätzliche Oszillator enthält ein Index-Bewegung Teil, das die Möglichkeit des Laufen lassens von von presettable Operationsfolgen anbietet. Diese secuences können mit den 4 digitalen Eingängen aktiviert werden. Die Reihenfolge ist eine Bewegung mit vorgewählter Geschwindigkeit, Richtung und Abstand (als Schritte). Alle Eingänge werden mit positiven Logikbefehlen aktiviert. So werden die Befehle und die Funktionen durch das Anschließen des Einganges an eine positive Spannung aktiviert. Steuerung kann mit TTL-Logik Niveaubefehlen auch erfolgt werden. Alle Steuerpulteinstellungen werden digital mit der unterschiedlichen einstellenvorrichtung, Schnittstelle EM-236 Maßeinheit gebildet. Mit dieser Vorrichtung werden die Einstellungen leicht zu anderen oder sogar zu den mehrfachen Steuerpulten kopiert.
