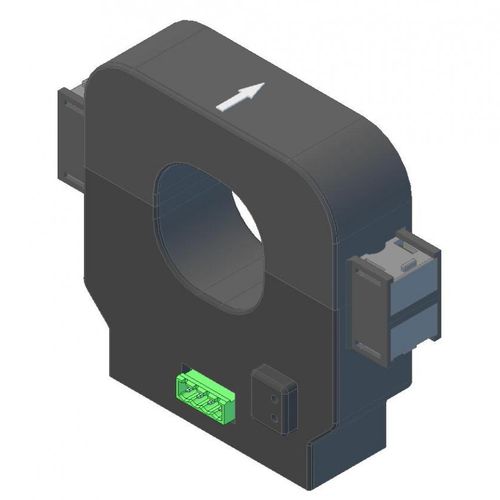

Open-Loop-Halleffekt-Stromsensor HJA1K5T01

für SchalttafeleinbauACDC

stromsensoren auf Basis der offenen Schleifen-Hall-Effekt-Technologie messen Gleich-, Wechsel- und Impulsströme, mit galvanischer Trennung zwischen Primär- und Sekundärkreis Der im Sensor fließende Primärstrom lp erzeugt einen proportionalen primären magnetischen Fluss. Eine im Luftspalt des Magnetkreises platzierte Hallsonde erzeugt eine Hallspannung Vh, die proportional zu diesem Fluss sowie zum gemessenen Strom Ip ist. Eine elektronische Schaltung verstärkt diese Hallspannung (Vh), so dass sie direkt im Messkreis der Endanwendung als sekundäre Ausgangsspannung Vs. verwendet werden kann. Der Stromsensor misst die Momentanwerte SCHLÜSSELLEISTUNGEN -Spaltkerntyp. -Stromsensor mit offener Schleife. -Spannungsausgang. -Schutz vor Fehlverdrahtung in jeder Kombination. ZUGEHÖRIGE ANWENDUNG -•. Überwachung der Batterie -•. Solarstring-Überwachung -•. EV-Ladegerät SPEZIFIKATION Produkt Nr.HJA1K5T01 Ipn (A)1500 IpMax (A)1800 Sup. Spannung(V) +9 ... +18 Aus/aus @Ipn 2,5 ± 1,5 V Bandbreite - 3dB(kHz)DC Genauigkeit % ±1,0 Sekundäre TerminierungVerbinder-Kopfteil Befestigung TypePanel
