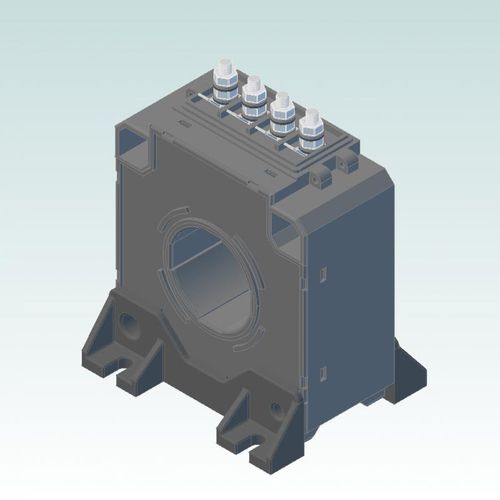

Hall-Effekt-Stromsensor, geschlossener Regelkreis Diese Produkte werden bei der Messung von Wechsel- und Gleichstrom in elektrischen und elektronischen Geräten wie SMPS, USV, industriellen Antrieben, AC-Antrieben und DC-Antrieben, Steuerung in Prozessanwendungen wie Lichtsteuerung, Steuerung der Heizlast usw. verwendet
SCHLÜSSELLEISTUNGEN
-DC, AC und gepulste Strommessungen mit galvanischer Trennung.
-1300A Hall-Effekt-Stromsensor mit geschlossenem Regelkreis und 40mm ID-Öffnung,
-Duale Versorgung betrieben ±15 bis ±24V,
-Schnellere Reaktionszeit,
-keine Einfügeverluste
-Exzellente Genauigkeit
-niedrige Temperaturdriften.
-Plattenmontage
-Hervorragende Linearität.
-Hohe Bandbreite
-M5 Bolzen mit Faston-Tab für sekundären Anschluss
ZUGEHÖRIGE ANWENDUNG
-Traktionswandler
-Industrielle Wechselrichter/USV.
-AC/DC-Antriebe
-Zentralwechselrichter
-Umrichter für Windenergie
SPEZIFIKATION
Produkt Nr. HED1K3T01
Ipn (A)1300
IpMax (A)±3000
Sup. Spannung(V) ±15 ... ± 24
Iout/Vout @Ipn 325 mA
Bandbreite - 3dB(kHz)DC - 100
Genauigkeit % ± 0,8
Sekundärer AnschlussM5 Bolzen mit Faston-Tab
Befestigung TypePanel
---
