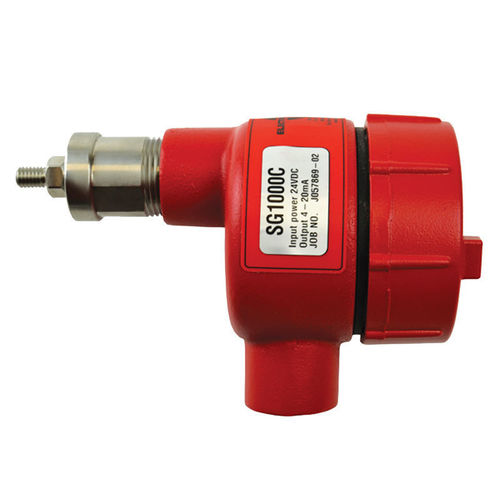

Kontrollsystem zur Überwachung SG1000C

Merkmale - Rückmeldung der Wellenposition - 0° bis 359° - Misst präzise sich wiederholende einzelne drehbewegung drehen - Arbeitet auf angetriebenen oder manuell angetriebenen Wellen - Nichtflüchtiger Speicher - behält die überwachte Wellenposition bei im Falle eines Stromausfalls - Schnittstelle mit PLC oder Verwendung des optionalen PM500-Prozesses Messgerät als Fernanzeigegerät - Klasse I, Abteilung I (C, D) Klasse II, Abteilung I (E, F, G) Der SG1000C ist in einem kompakten und robusten, explosionsgeschützten NEMA 4X-Gehäuse untergebracht. Der SG1000C ist ein Encoder-basierter Positionssensor mit einem 4-20 mA-Ausgang und wird zur Messung von Prozessen verwendet, die eine sich wiederholende Drehbewegung im oder gegen den Uhrzeigersinn aufweisen. Nach der Programmierung gibt das SG1000C ein 4 mA Gleichstromsignal aus, wenn sich der Drehgeber am Anfang seiner Drehung (0 Grad) befindet, und ein 20 mA Gleichstromsignal, wenn sich der Drehgeber in der vollen Drehposition (359 Grad) befindet. Wenn sich der Codierer in einer beliebigen Position (zwischen 0 Grad und 359 Grad) befindet, gibt der SG1000C ein Signal aus, das proportional zwischen 4 und 20 mA liegt. Typischerweise wird der SG1000C zur Erfassung der Schurrenposition eines rotierenden Getreideverteilers verwendet, wodurch der Endbenutzer die Wellenposition sehr genau überwachen und eine genaue Prozesssteuerung sicherstellen kann. Das optionale PM500 Prozess-Messgerät kann als Fernanzeige verwendet werden und kann die +24 VDC Ausgangsleistung für das SG1000C liefern. Es kann das 4-20 mA-Signal in beliebigen Benutzereinheiten anzeigen, einschließlich als Prozentsatz zwischen vollständig geschlossen (0 %) und vollständig geöffnet (100 %), wodurch der Schieber oder das Ventil bei der Regelung des Durchflusses eines Produkts oder von Mischprodukten genau positioniert werden kann.
