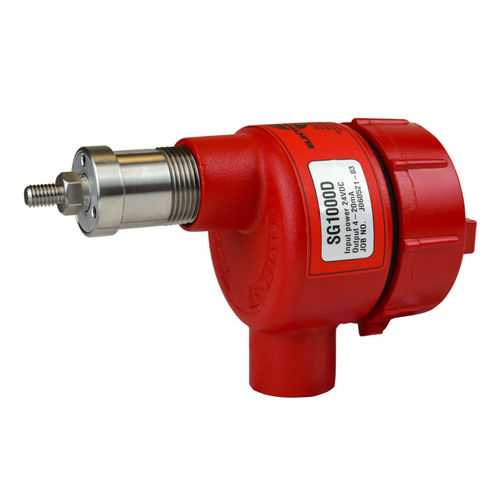

Positionsanzeiger SG1000D

rohrförmigfür DIN-SchieneWellen

Merkmale Rückmeldung der Ventilstellung - 0° bis 359° Präzise Messung der Drehbewegung der Ventilwelle Arbeitet auf angetriebenen oder manuell angetriebenen Ventilwellen Hält die Ventilstellung im Falle eines Stromausfalls Schnittstelle mit SPS oder Verwendung des optionalen PM500 Prozess-Messgeräts als Fernanzeigeeinheit Klasse I, Abteilung I (C, D) Klasse II, Abteilung I (E, F, G) Der Ventilstellungswächter SG1000D ist ein komplettes Positionsüberwachungssystem, das in einem kompakten und explosionsgeschützten Gehäuse untergebracht ist. Der SG1000D ist ein Encoder-basierter Positionssensor mit einem 4-20 mA-Ausgang und wird zur Messung eines Drehvorgangs wie z.B. einer Ventilstellung mit einer Drehung im oder gegen den Uhrzeigersinn verwendet. Der SG1000D arbeitet bei Drehprozessen mit einem Skalenendwinkel von nur 15 Grad (vollständig geschlossen bis vollständig geöffnet) bis hin zu solchen mit einem Skalenendwinkel von 359 Grad. Das optionale PM500 Prozess-Messgerät kann als Fernanzeige verwendet werden und kann die +24 VDC Ausgangsleistung für das SG1000D liefern. Es kann das 4-20 mA-Signal in beliebigen Benutzereinheiten anzeigen, einschließlich als Prozentsatz zwischen vollständig geschlossen (0 %) und vollständig geöffnet (100 %), wodurch der Schieber oder das Ventil bei der Regelung des Durchflusses eines Produkts oder von Mischprodukten genau positioniert werden kann. Der PM500 verfügt wahlweise über zwei oder vier Relais, die voll programmierbar sind, und es gibt auch eine zweikanalige, 16-Bit-programmierbare 4-20-mA-Ausgangsoption zur Spiegelung des 4-20-mA-Signals an eine SPS.
