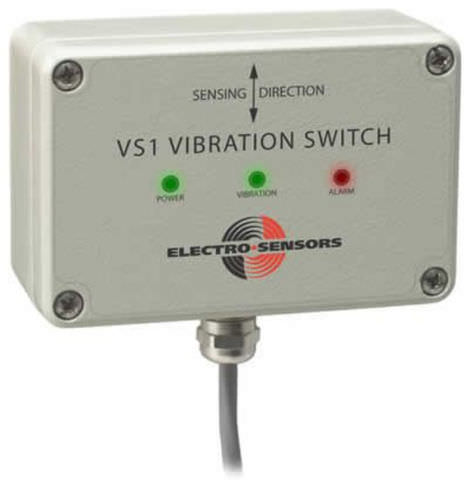

Schwingungsüberwachungssystem VS-1, VS-2

für Wälzlagerfür Maschinen

Merkmale Einstellbarer Auslösepunkt in RMS-Schwingungsgeschwindigkeitseinheiten (in/s) Einstellbare Über-/Unteralarmfunktion 2 Ausgabe-Optionen: SPDT-Relais und isolierter Transistor Beide Ausgabeoptionen sind ausfallsicher Einstellbare Alarmverzögerung unterdrückt störende Alarme Leistung, Vibration und Ausgangsstatus auf einen Blick 24 VDC gespeist 2 Gehäuseoptionen: kompakt NEMA 4X und XP (explosionsgeschützt) VS1 und VS2 überwachen die Maschinenoberfläche, an der sie befestigt sind, und alarmieren, wenn Vibrationen entweder den Auslösepunkt über- oder unterschreiten, je nach Einstellung des Alarm-Über-/Unterschalters. Sie verfügen jeweils über drei LED-Anzeigen für Leistung, Vibration und Alarmstatus. Der isolierte Transistor- oder Relaisausgang kann zur Maschinenabschaltung oder als Teil eines Frühwarnsystems verdrahtet werden. Die einstellbare Alarmverzögerung verhindert Fehlalarme, indem sie es dem Benutzer ermöglicht, die minimale Dauerfehlerbedingungszeit für den Alarm einzustellen, wodurch unnötige Systemabschaltungen während des Betriebs oder des Hochfahrens verhindert werden. Für jedes Modell sind zwei robuste Aluminiumguss-Gehäuseoptionen erhältlich: das kompakte NEMA 4X und das explosionsgeschützte Gehäuse der Klasse I und II (XP). Eine separate 24-VDC-Stromversorgung ist ebenfalls erhältlich. VS1 Der VS1 ist ein Low-Level-Vibrationsschalter, der optimiert wurde, um nicht-intentional schwingende Maschinen auf die Auswirkungen von Unwucht, Fehlausrichtung, Lockerheit oder Verschleiß (z.B. Lager) zu überwachen. Der Einstellbereich des Auslösepunkts beträgt 0,1 →2,2 in/s. Der VS1 ist gemäß ISO 10816-1 Mechanische Schwingungen - Bewertung von Maschinenschwingungen durch Messungen an nicht rotierenden Teilen ausgelegt.
