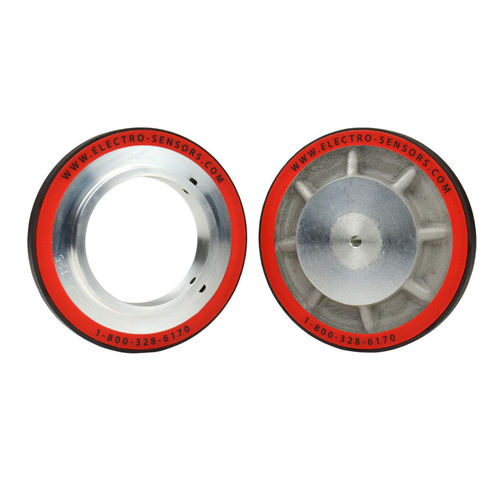

Ferrit-Dauermagnetrotor 199SM, 198EM

Merkmale - Verwendung mit 1101/1201/1202 Hall-Effekt und 1102 Magnetoresistive Wellendrehzahlsensoren - 60 Polpaare (Hall-Effekt) - 120 Wechselmagnete (magnetoresistiv) - Berührungslose Abtastung - Wellenende (198EM) oder Überwelle (199SM modelle) Montage - NEMA C-Ring-Kit kompatibel - 10.000 U/min maximale Drehzahl Die Magneträder 199SM (Wellenmontage) und 198EM (Endmontage) bestehen aus einem ferromagnetischen Nylonring mit 120 abwechselnden Magnetpolen und einer Aluminiumnabe (ohne Aluminiumnabe erhältlich). Das Rad hat einen Durchmesser von 3,75", wobei sich die magnetische Oberfläche am Außenumfang des Rades befindet. Die Magnete sind rechteckig und gleichmäßig zwischen nicht magnetisierten Zwischenräumen angeordnet. Das Rad wird normalerweise auf einer Welle mit einem Durchmesser von bis zu 3" montiert. Unsere Räder für die Wellenmontage werden so maßgefertigt, dass sie eng auf die Welle gleiten und dann mit zwei Stellschrauben befestigt werden. Viele Standardnabengrößen sind auf Lager, einschließlich gängiger NEMA C-Rahmenmotorgrößen. Diese magnetischen Räder sind mit den Hall-Effekt- und magnetoresistiven Sensoren von Electro-Sensors kompatibel.
