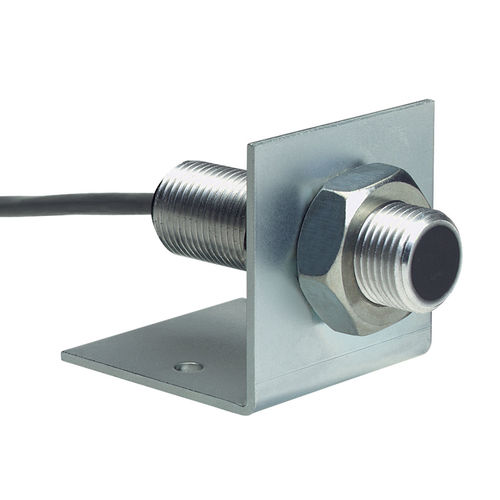

Hall-Effekt-Magnetsensor HE950

GewindeGetriebezahn

Zahnradsensor Merkmale - Erkennt eine breite Palette von eisenhaltigen Zielgrößen - Erfasst einen Frequenzbereich bis zu 12 kHz - Spaltabtastfähigkeit bis zu 3 mm - Volle Leistung bis hinunter zu null Hz - Robustes Sensorgehäuse nach NEMA 4 - Erhältlich mit 3/4 Zoll oder 18 mm Gewinde Das HE950 erzeugt digitale Impulssignale zur Verwendung mit Drehzahlschaltern, Tachometern, Zählern, Signalkonditionierern oder als direkte Impulseingabe in programmierbare Steuerungen (PLCs). Er verfügt über einen doppelten Hall-Effekt-Sensor und eine Signalverarbeitung, die als Reaktion auf magnetische Differenzsignale, die von einem eisenhaltigen Zielobjekt erzeugt werden, schaltet. Typische Ziele sind Zahnradzähne, Keilnuten oder Schraubenköpfe, und die Schaltung erreicht einen echten Nullgeschwindigkeitsbetrieb bis hinunter zu Null Hz. Jeder Sensor ist vollständig in Festkörperbauweise ausgeführt, ohne bewegliche Teile, die verschleißen könnten, wodurch ein wartungsarmer, robuster und langlebiger Sensor entsteht. Die HE950-Sensoren werden mit 5-24 VDC gespeist, bieten einen NPN-Ausgang mit offenem Kollektor und können bis zu 1.500 Fuß von der Steuereinheit entfernt montiert werden. Der standardmäßige HE950-Sensor hat ein NEMA 4-Gehäuse mit Aluminiumgewinde und wird mit einer einstellbaren Montagehalterung aus beschichtetem Stahl und einem 10 Fuß langen abgeschirmten 3-Leiterkabel geliefert.
