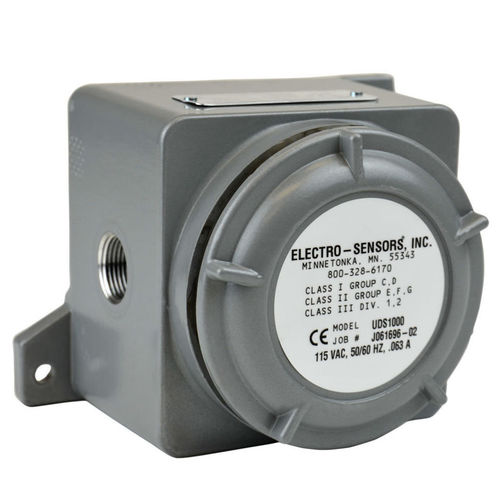

Bewegungsdetektor UDS1000

Magnetkontaktloskontaktlos

Merkmale Relais ändert den Zustand bei Umkehr der Wellenrichtung Relais wird zurückgesetzt, wenn die Rückwärtsbewegung stoppt Einfache Installation und Kalibrierung Schaltergehäuse aus Aluminiumguss NEMA 4X, 7, 9 115 VAC Standard, 12 VDC, 24 VDC, 230 VAC Optionen Klasse I, Abteilung I (C, D) Klasse II, Abteilung I (E, F, G) Während des Betriebs zieht der UDS1000 sein 5-A-DPDT-Relais an, wenn die überwachte Welle stillsteht oder sich in die gewünschte Drehrichtung dreht. Die Relaiskontakte können verwendet werden, um den Motoranlasserkreis freizugeben oder eine visuelle Anzeige zu liefern, dass der Start oder der Prozessbeginn möglich ist. Wenn sich die überwachte Welle in umgekehrter Richtung (falsche Drehrichtung) dreht, wird das Relais deaktiviert und verhindert so das Starten des Motors oder Prozesses. Der UDS1000 arbeitet mit einem am Wellenende montierten Pulser-Scheibe (oder optionale geteilte Kragen-Pulser-Wicklung) die ein magnetisches Wechselfeld erzeugt der durch den großen Spalt berührungslos aufgenommen wird sensor. Der Sensor überträgt dieses Geschwindigkeitssignal als einen Quadratur-Digitalimpuls (Frequenz) an den Schalter über ein 4-adriges abgeschirmtes Kabel. Der UDS1000 dekodiert dieses Frequenzsignal zur Bestimmung der Welle richtung. Der Relaisausgang kann dann verwendet werden für abschaltung der Ausrüstung, um die Inbetriebnahme zu verhindern oder einen Alarm geben, der den Maschinenschutz gewährleistet und prozessintegrität. Der UDS1000 ist ausfallsicher; jeder ein Stromausfall während des Betriebs schaltet die relais.
