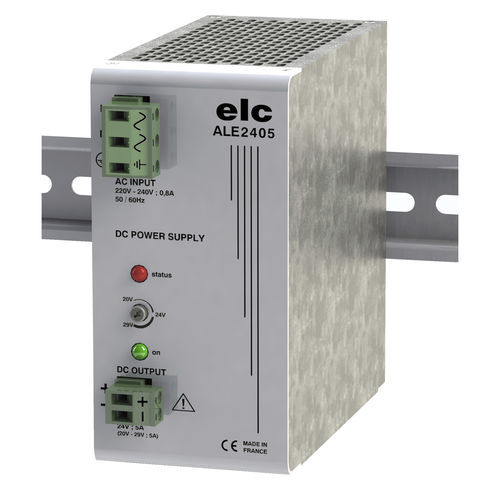

AC/DC-Netzteil ALE2405

DCgesteuertEinfachausgang

• Von Masse getrennte Ausgänge an abnehmbare Klemmenblöcke für Drähte des Querschnitts 2,5 mm² (AWG12). • Ausgangsspannung : Verstellbar zwischen 20 und 29 V. • Regelung : < 20 mV bei Laständerungen von 0 bis 100%. < 1 mV bei Schwankungen der Netzversorgung zwischen von -10 bis +10%. • Welligkeit : < 3 mV effektiv mit: < 5 mV Spitze-Spitze des Signals bei 100kHz < 5 mV Spitze-Spitze des Signals bei 100Hz < 40 mV Spitze-Spitze von Schaltspitzen • Haltezeit : 25 ms bei 50% der Last und 12ms bei 100% (Netzversorgung bei 190V). • Anzeige : Grüne LED “Versorgung bei Betrieb”. Rote LED „Status, Fehler auf Ausgang“ Stromstärke • I max : 5,5 A bei Kurzschluss 5 A von 20 bis 29 V Liestung • Max. Ausgangsleistung : 145 W. Schutzvorrichtungen • Gegen Kurzschlüsse durch Strombegrenzung. • Gegen die überströme auf dem Primärstromkreis durch Sicherung. • Gegen Überspannungen am Ausgang durch Spannungsbegrenzung auf 33 V. Andere Eigenschaften • Schutz : Klasse I, entspricht den Normen EN 61010-1, EN61010-2-201 und EN 62368-1. • EMC : Entspricht den Normen EN 61000-6-2 und EN 61000-6-4. • Überspannungs-Kategorie : II ; Schadstoffgrad 2. • Betriebshöhe : <2000m • Schutzart : IP 30. • Versorgung : Netzversorgung 220-240 VAC (190 bis 264 Volt), 50-60 Hz. • Netzversorgungseingang : 3-polige abnehmbare Klemmblöcke für 2,5-mm² Drähte (AWG12). • Leistungsaufnahme : max. 170W • Leistungsfaktor : 0,99 (PFC integriert). • Durchschlagsfestigkeit : 3000 VAC Zwischen Eingang und Ausgang, 1800 VAC Zwischen Eingang und Rahmen. • Erscheinungsbild : Gehäuse aus verzinktem Stahl und Frontseite mit Epoxid-Lackierung. • Befestigung : Aufgeklippst auf im Gehäuse integrierten symmetrischen DIN-Schienen.
