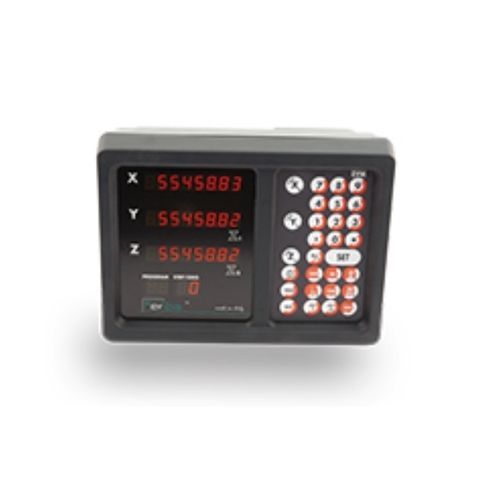

Positionsanzeiger EVM 2/3/4

digitalEinbaufür Werkzeugmaschinen

Es ist die vollständige Fassung der EV-Serie (Beta). Es ist ein 3-Achsen- Datensichtgerät, aber, falls erforderlich, es kann eine vierte Achse beaufsichtigen, die zu einer der drei Haupt-Achsen hinzugefügt wird. Es bietet verschiedene Funktionen für die Zentrierung, für die Berechnung der Bohrung, um Ausdehnungskoeffizienten in Fertigungsformen auszugleichen. Als Option, es kann in der Ausgabe, gegen Null Signalen und dem Nulldurchgang erteilen. Es hat auch einen Arbeitsspeicher mit 600 Stufen, maximal über 99 Programme aufgeteilt, um die Abmessungen der Teile zu speichern, die in kleinen Serien zu realisieren. •Werstück Null •Umwandlung mm/inch •Umwandlung absolut/inkremental •Pufferspeicher •Speicherung der Null-Linie •Speicherung von 9 Ursprünge •Lineare Achsfehler Kompensation •Masseingabe •Bohrung auf Flansch •Suche des Mittelpunkts zwischen zwei Punkten •Suche des Kreismittelpunkts •Speicherung durch Teach-in-Verfahren •Flanschen-Berechnung mit Polarkoordinaten •Flanschen-Berechnung mit Kartesischen Koordinaten •Bewahrung von 9 Flanschen im Speiche •Speicherung von 600 Koordinaten (3 Achse) •Gewicht: 2,0 Kg •Elekt. Speisung: 115 + 230 Vac; 50-60 Hz; 30 VA
