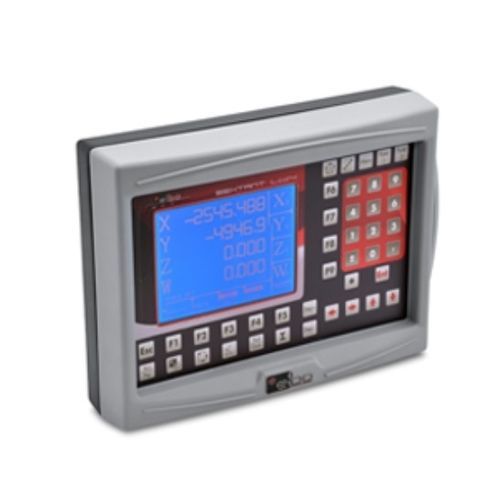

Anzeiger mit LCD-Anzeige SEXTANT LCD4

PositionEinbaufür Werkzeugmaschinen

Auflösung: 1 - 5 - 10 micron Achsen: X - Y - Z - W Datensichtgerät es ist geeignet für Fräs- und Bohrmaschinen, es kann bis zu 4 Achsen sowohl linear als auch eckig anzeigen. Es verfügt über ein großes LCD-Display, das nicht nur für die Anzeige verwendet wird, sondern auch, um den Bediener bei der Einstellung der komplexen Funktionen zu helfen; wie z.B. Bohren auf einem Kreis oder einer Geraden, Abflachung Programme usw. Als Option, kann es sowohl das Ausgangssignal Null erreicht, und die Übersetzung den angezeigt Seriendaten. Funktionen und eigenschaften •99 Bearbeitungsursprünge •99 Werkzeuge •Umfasst nicht die Speicherungs- und Berechnungsfunktionen. •Umwandlung mm/Zoll •Umwandlung absolut/inkremental •Ausgleich des Linearabweichungsfehlers •Ausgleich der nicht linearen Abweichung bis 200 Punkte •pro Achse •Möglichkeit der Gradanzeige für 4° Achse •Erweiterte Funktionen: - Bohrungen auf Flansch - Bohrungen auf Bogen - Bohrungen auf Linie und Bitter •Winkelmessung •Radius/Durchmesser •Zentrierung des Werkstücks •Konfigurierbare Achsen-Summierung •Flansch-Zentrierung •Möglichkeit für seriellen Ausgang RS232 •Software-Update •Graphikmenü für Benutzersupport •Gewicht: 5,0 Kg •Elekt. Speisung: 115 ÷ 230 Vac; 50-60 Hz; 30 VA
