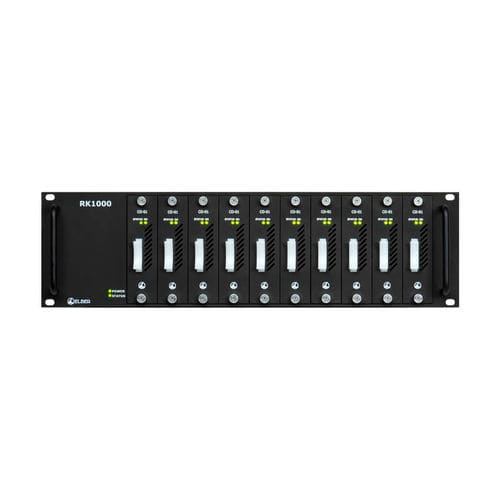

Signalübertragungssystem RK1000

DVB-ASI, 3G/HD/SD-SDI Umschalter, Verteiler und Matrix Die RK1000 kann von Rundfunkbetreibern in Übertragungsnetzen für die Verteilung von DVB-ASI-Signalen über Satellit oder terrestrische Netze sowie in Studioumgebungen für das Routing oder die Verteilung von SDI/HD/3G-SDI/DVB-ASI-Signalen eingesetzt werden. Das Gerät besteht aus einem 3U 19"-Gehäuse, das bis zu 10 hot-swap-fähige Module aufnehmen kann, was eine einfache Wartung und Lagerverwaltung ermöglicht. Die Rückwand besteht aus unabhängigen Einheiten, die je nach Typ und Anzahl der installierten Module mit einer internen Hauptplatine verbunden sind, ebenso wie die Frontplattenmodule. Das Umschaltmodul mit der Bezeichnung CO-02 ermöglicht bis zu 3 Eingänge (Main, Back-up und Disaster Recovery) und hat 7 Ausgänge; im Falle einer DVB-ASI-Konfiguration schaltet das Modul nahtlos zwischen dem Haupt- und dem Back-up-Eingang um und wertet den TS-Inhalt in Bezug auf TS-Verlust, Sync-Verlust, PAT-Verlust, Kontinuitätszählerfehler und TEI aus (jeder dieser Parameter kann über die Benutzeroberfläche aktiviert/deaktiviert werden). Bei 3G/HD/SD-SDI-Signalen wertet der Switch nur das Vorhandensein des Signals aus. Die Umschaltung kann umkehrbar oder nicht umkehrbar, automatisch oder erzwungen sein. Zusätzliche Funktionen sind integriert, um die Flexibilität und den sicheren Gebrauch zu verbessern. Jedes Modul kann als Ma-trix konfiguriert werden, wobei der Benutzer jedem Ausgangsanschluss die zwischen Eingang 1, 2, 3 und geschaltetem Signal ausgewählte Quelle zuweisen kann. Darüber hinaus stehen je nach Anwendung verschiedene Rückwände zur Verfügung: Durchgang für den Haupteingang, Durchgang für den zuletzt gewählten Eingang, Durchgang für den Haupt- und Hintereingang.
